《2025年全效学习同步学练测九年级物理全一册人教版》

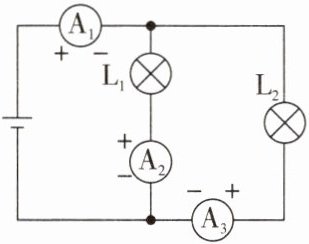

8. 关于如图所示的电路，下列叙述正确的是(B)


A.A₁测灯L₁的电流
B.A₂测灯L₁的电流
C.A₃测灯L₁和L₂的总电流
D.A₁测灯L₂的电流

答案： 8.B

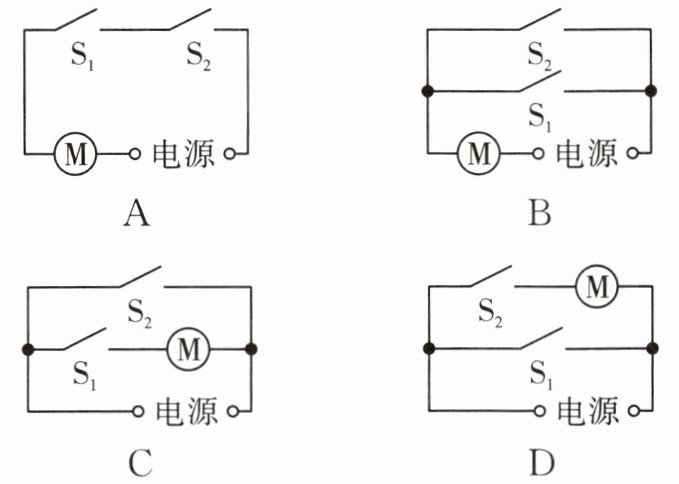

9. 《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路符合要求的是(A)

答案： 9.A

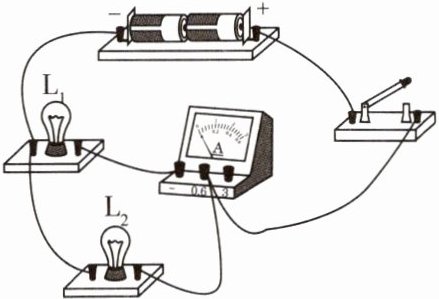

10. 如图所示的电路中，闭合开关时，开关能控制L₁与L₂(选填“L₁”“L₂”或“L₁与L₂”)，电流表测量的是通过L₁(选填“L₁”“L₂”或“干路”)的电流。如果L₂灯丝烧断，电流表的示数将不变(选填“增大”“减小”或“不变”)。

答案： 10.L₁与L₂　L₁　不变

11. 如图所示，电路接通后发现A₁的指针比A₂的指针偏转得多一些，下列原因不可能的是(A)


A.因为电流从正极流到负极越来越小
B.可能A₁表和A₂表都不准确
C.可能是两电表所用的测量范围不同
D.可能是电路未接通之前，某电流表的指针不在零刻度线处

答案： 11.A

12. 如图所示，电流表A₁、A₂的示数分别为1.6 A、0.8 A，则下列说法中不正确的是(D)


A.通过灯泡L₁的电流是0.8 A
B.通过灯泡L₂的电流是0.8 A
C.通过开关的电流是1.6 A
D.并联电路中，各支路的电流一定相等

答案： 12.D

13. 家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在虚线框中画出符合上述要求的电路图。

答案：
13.
