《2025年全效学习同步学练测九年级物理全一册人教版》

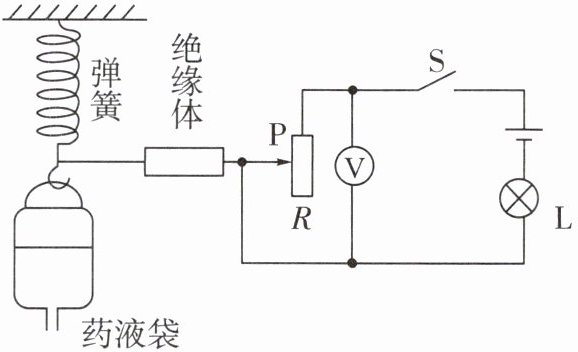

1. 小亮设计了如图所示的输液提示器电路图，其中电源电压、灯丝电阻不变，滑片 P 能随着弹簧的长度变化而上下滑动。闭合开关后，在输液过程中，以下说法中不正确的是(C)


A.电压表示数逐渐变小
B.灯泡亮度逐渐变亮
C.$ R $ 的电功率一直变大
D.电路的总功率一直变大

答案： 1.C

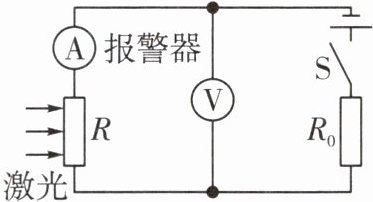

2. 如图所示，小明同学设计了一种烟雾报警装置，$ R_{0} $ 的电阻为 $ 40 \Omega $，$ R $ 为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于 $ 0.3 \, A $ 时，烟雾报警器报警。开关 $ S $ 闭合后，当电流为 $ 0.5 \, A $ 时，光敏电阻 $ R $ 的电功率为 $ 4 \, W $。下列说法正确的是(D)


A.当 $ R $ 处的烟雾浓度逐渐增大时，电流表的示数变大
B.电源电压为 $ 24 \, V $
C.当电路中电流为 $ 0.4 \, A $ 时，$ R $ 消耗的电功率为 $ 6 \, W $
D.当电压表的示数为 $ 16 \, V $ 时，烟雾报警器报警

答案： 2.D

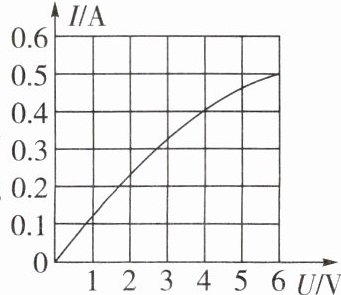

3. 标有“$ 6 \, V \, 3 \, W $”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值为 $ 8 \, \Omega $ 的电阻并联接在电压为 $ 4 \, V $ 的电路中，则整个电路的功率为(D)


A.$ 3 \, W $
B.$ 3.3 \, W $
C.$ 5 \, W $
D.$ 3.6 \, W $

答案： 3.D

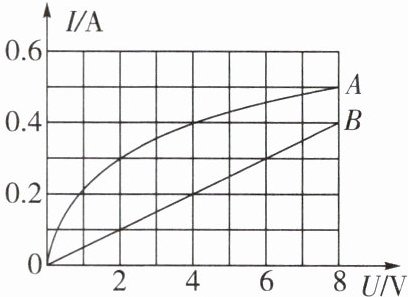

4. 如图所示，$ A $、$ B $ 分别为额定电压为 $ 8 \, V $ 的小灯泡 $ L $ 和定值电阻 $ R $ 的电流随电压变化关系的图像。下列说法中不正确的是(B)


A.定值电阻 $ R $ 的阻值为 $ 20 \, \Omega $
B.小灯泡 $ L $ 正常工作 $ 1 \, min $ 消耗的电能为 $ 24 \, J $
C.将小灯泡 $ L $ 和电阻 $ R $ 并联接入电路中，当干路电流为 $ 0.6 \, A $ 时，小灯泡 $ L $ 的实际电功率为 $ 1.6 \, W $
D.将小灯泡 $ L $ 和电阻 $ R $ 串联接入电路中，若通过电阻 $ R $ 的电流为 $ 0.5 \, A $，则电源电压为 $ 18 \, V $

答案： 4.B

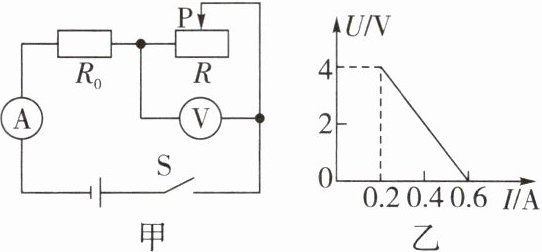

5. 如图甲所示的电路中，电源电压不变，$ R_{0} $ 为定值电阻，$ R $ 为滑动变阻器。在滑片 $ P $ 从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙所示。下列说法中正确的是(B)


A.电源电压为 $ 5 \, V $
B.$ R_{0} $ 的最小功率为 $ 0.4 \, W $
C.定值电阻 $ R_{0} $ 为 $ 8 \, \Omega $
D.滑片 $ P $ 在中点时，电流为 $ 0.4 \, A $

答案： 5.B

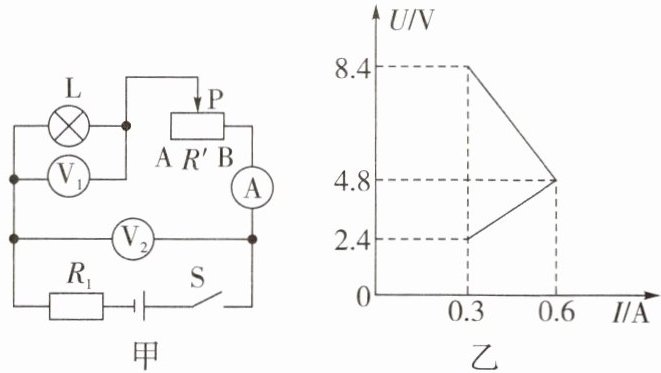

6. 如图甲所示的电路中电源电压恒定，小灯泡 $ L $ 的灯丝电阻不变，$ R_{1} $ 是定值电阻。闭合开关 $ S $，将滑动变阻器的滑片 $ P $ 由 $ A $ 端移到 $ B $ 端，两电压表示数随电流表示数变化的关系如图乙所示。则定值电阻 $ R_{1} $ 为 $$12$\Omega$，在滑动变阻器滑片由 $ A $ 端向 $ B $ 端滑动过程中灯泡的最大功率为 $$2.88$W$，滑动变阻器的最大功率为 $$1.8$W$。

答案： 6.12 2.88 1.8
