《2025年全效学习同步学练测九年级物理全一册人教版》

1. 在“伏安法测电阻”的实验中，下列注意事项中，没有必要的是(B)

A.接电路时，先断开开关
B.应从电源的正极开始连线，开关应靠近电源的正极
C.在无法估计被测电阻大小时，电流表、电压表应选用较大的测量范围
D.将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上

答案： 1.B

2. 小明在实验室和同学做实验，她们在伏安法测电阻的实验中需要测量的物理量是(D)

A.电阻和电流
B.电压和电阻
C.电流、电阻和电压
D.电压和电流

答案： 2.D

3. 如图所示是“伏安法”测电阻的实验电路图，实验中使用到滑动变阻器，它的主要作用是(D)


A.控制待测电阻阻值不变
B.控制待测电阻两端电压不变
C.改变待测电阻阻值大小
D.改变待测电阻两端电压大小

答案： 3.D

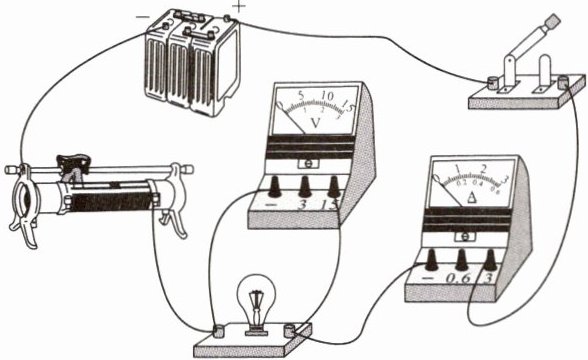

4. 用如图所示的方案测量小灯泡的电阻。实验中需要收集的信息是(A)


A.电压表示数和电流表示数
B.电源电压和变阻器的最大阻值
C.电流表示数和变阻器的最大阻值
D.电压表示数和变阻器的最大阻值

答案： 4.A

5. “伏安法测电阻”实验的原理是$R = \frac{U}{I}$，在连接电路的过程中，开关必须处于断开状态，滑动变阻器的滑片应位于阻值最大的一端，这主要是为了避免电路中电流过大，以致烧坏有关元件。

答案： 5.$R = \frac{U}{I}$ 断开　大　电流

6. 小丽利用“伏安法”测量未知电阻的阻值。

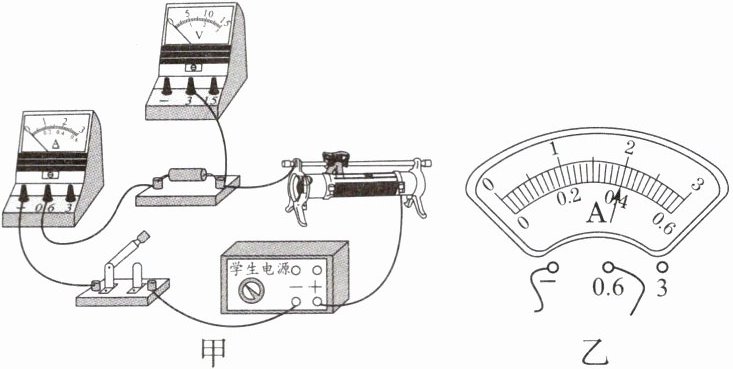

(1)小丽连接的实验电路如图甲所示，请你添加一条导线将实验电路补充完整；

(2)电路连接正确后，闭合开关S，调节滑动变阻器，当电压表的示数为2V时，电流表示数如图乙所示为0.4A，则电阻的阻值为5Ω。

答案：
6.
(1)
(2)0.4　5

7. 如图所示的电路中，R为待测电阻，阻值约为5Ω。实验器材有：滑动变阻器(规格为“10Ω 2A”)；电压表(测量范围分别为0～3V、0～15V)；电流表(测量范围分别为0～0.6A、0～3A)；电池组为新干电池3节串联。两只电表的测量范围可采用以下4种选法，为使测量时能较准确地读数(指针最好在中间刻度线附近)，两只电表的测量范围应采用(B)


A.0～0.6A和0～15V
B.0～0.6A和0～3V
C.0～3A和0～15V
D.0～3A和0～3V

答案： 7.B

8. 如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是(D)


A.灯泡断路
B.滑动变阻器短路
C.灯丝电阻值过大
D.滑动变阻器连入电路阻值过大

答案： 8.D
