《2025年全效学习同步学练测九年级物理全一册人教版》

1. 如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是(D)

A.$ I_A = I_B + I_C $
B.$ I_B = I_A + I_C $
C.$ I_C = I_A + I_B $
D.$ I_A = I_B = I_C $

答案： 1.D

2. 小明将两个小灯泡$ L_1 $、$ L_2 $串联接入电路，观察发现$ L_1 $较亮，$ L_2 $较暗，测得通过$ L_2 $的电流是0.3A，则通过$ L_1 $的电流是 (B)

A.0.2A
B.0.3A
C.0.5A
D.0.8A

答案： 2.B

3. 同一电路中有甲、乙两灯泡，已知通过两灯泡的电流分别为0.2A、0.3A，则它们 (B)

A.一定是串联
B.一定是并联
C.一定不是并联
D.可能是串联，可能是并联

答案： 3.B

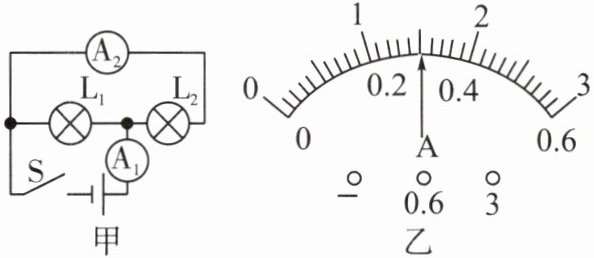

4. 如图甲所示的电路，闭合开关S后，两个灯泡都能发光，乙图为电流表$ A_1 $指针的位置，如果电流表$ A_2 $读数是0.6A，下列说法正确的是
(D)

A.灯泡$ L_1 $和$ L_2 $串联
B.电流表$ A_1 $的读数是0.3A
C.电流表$ A_1 $一定连接“-”“0.6”接线柱
D.干路中的电流为1.5A

答案： 4.D

5. 在如图所示电路中，闭合开关S，电流表$ A_1 $、$ A_2 $、$ A_3 $的示数分别为$ I_1 $、$ I_2 $、$ I_3 $，它们的大小关系正确的是 (C)

A.$ I_1 = I_2 = I_3 $
B.$ I_1 ＞ I_2 = I_3 $
C.$ I_1 ＞ I_3 ＞ I_2 $
D.$ I_1 ＞ I_2 ＞ I_3 $

答案： 5.C

6. 如图所示是一种LED手电筒，它由四个LED灯并联组成。若通过每只LED灯的电流为15mA，则这种LED手电筒正常工作时的总电流为60mA。

答案： 6.60

7. 在如图所示的电路中，将电流表分别接在电路中a、b、c三处，测出通过各处的电流为$ I_a $、$ I_b $、$ I_c $，它们之间的关系是I_a=I_b=I_c。在串联电路中，电流表接入电路中的位置对测量结果无(选填“有”或“无”)影响。

答案： 7.I_a=I_b=I_c　无

8. 为了保护同学们的视力，自贡很多学校教室里的日光灯更换成为LED护眼灯，教室里的9盏护眼灯的连接方式是并(选填“串”或“并”)联。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会增大(选填“增大”“减小”或“不变”)。

答案： 8.并　增大

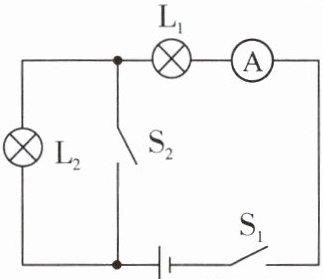

9. 如图所示，当开关$ S_1 $闭合，$ S_2 $断开时，电流表A的示数为0.24A，则通过灯$ L_2 $的电流是0.24A；当$ S_1 $和$ S_2 $都闭合时，电流表的示数为0.56A，则此时通过灯$ L_2 $的电流为0A。

答案： 9.0.24　0

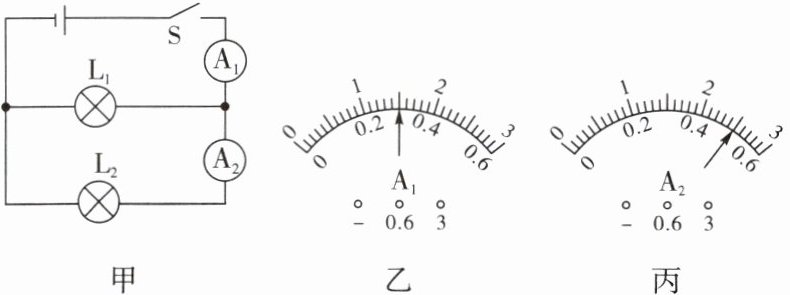

10. 如图甲所示电路，$ L_1 $和$ L_2 $之间是并联的，闭合开关S，电流表$ A_1 $、$ A_2 $的示数如图乙、丙所示，则电流表$ A_1 $的示数是1.5A，电流表$ A_2 $的示数是0.5A，通过小灯泡$ L_1 $的电流是1A。若只将小灯泡$ L_1 $、$ L_2 $的位置互换，闭合开关S，电流表$ A_1 $的示数不变，电流表$ A_2 $的示数增大。(后两空均选填“增大”“减小”或“不变”)

答案： 10.1.5　0.5　1　不变　增大
