7. 小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小……小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关。请你帮助小强完成这个探究实验。

（1）选择的器材有两节新干电池、开关、三个阻值不同的电阻（$5$Ω、$10$Ω、$20$Ω）、导线若干、电流表及电压表各一个，还需要________。

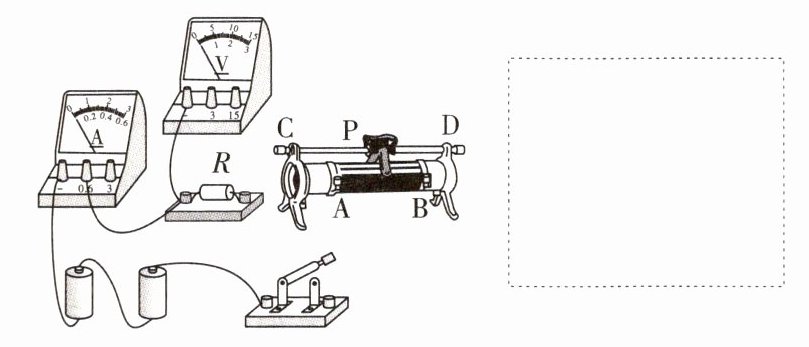

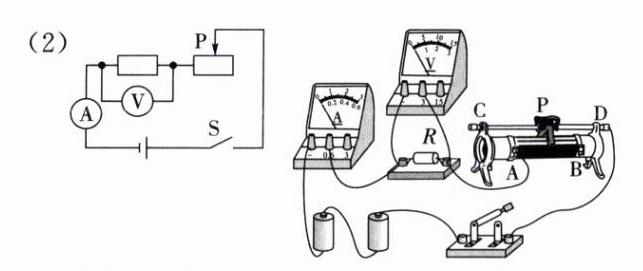

（2）请在虚线框中画出电路图并按电路图将实物图中的各元件连成电路。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。
(3)闭合开关，发现电流表示数为零，电压表示数等于电源电压，经检查电表完好，出现这一现象的原因可能是。
(4)排除故障后，继续实验，将$10$Ω的定值电阻接入电路中，正确操作后，闭合开关，发现电压表和电流表的示数均很小，则接下来的操作是。
A. 更换新的$10$Ω电阻
B. 更换新的滑动变阻器
C. 调节滑动变阻器滑片

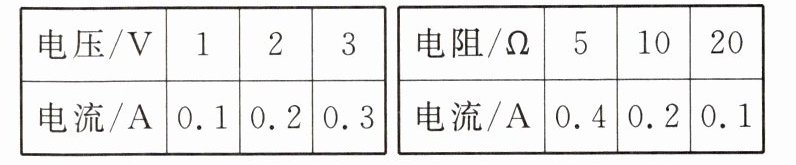

（5）测量的步骤及数据：①把$10$Ω的电阻连入电路，移动滑动变阻器的滑片，改变$R_{1}$两端的电压，测得三组数据如表一所示；②分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻两端的电压为$2$V，测得三组数据如表二所示。

（6）分析与结论：分析表一得出的结论是________________________；分析表二得出的结论是________________________。
(7)这种研究问题的方法是法。

答案：
7.
(1)滑动变阻器

(3)电阻R断路
(4)C
(6)电阻一定时，通过导体的电流与导体两端的电压成正比　当电压一定时，通过导体的电流与导体的电阻成反比
(7)控制变量

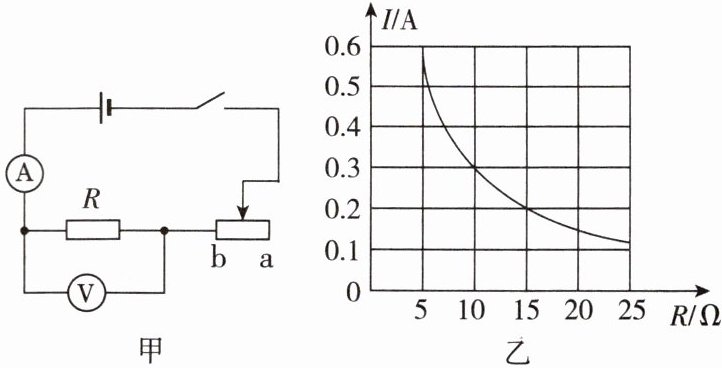

8. 如图甲是小灿探究“电压一定时电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的$I - R$图像。若电源电压为$4.5$V，实验中$R$的阻值分别为$5$Ω、$10$Ω、$15$Ω、$20$Ω、$25$Ω、$30$Ω。根据图乙可知，在此实验中，不同定值电阻两端电压应保持为3V。当$R$的电阻由$10$Ω更换为$15$Ω时，在原位置的基础上滑动变阻器的滑片应向a(选填“a”或“b”)端滑动，为了完成实验，滑动变阻器的阻值至少为15Ω。

答案： 8.3　a　15
