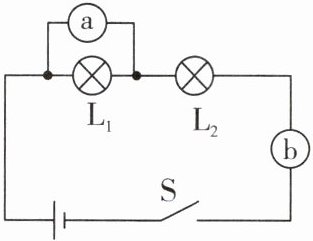

1. 在如图所示的电路中，要使 $ L_{1} $ 与 $ L_{2} $ 串联，在“〇”处接入电流表或电压表，测量电路中的电流、$ L_{1} $ 两端的电压。以下做法正确的是(B)

A.a 为电流表，b 为电流表
B.a 为电压表，b 为电流表
C.a 为电流表，b 为电压表
D.a 为电压表，b 为电压表

答案： 1.B

2. 如图所示电路中，甲、乙是两只电表(电流表或电压表)，闭合开关后，两灯均能发光，则甲是电压表，乙是电流表。

答案： 2.电压表　电流表

3. 在如图所示的电路中，①、②、③是连接在电路中的三只电学仪表，闭合开关 S 后，灯 $ L_{1} $、$ L_{2} $ 均正常发光。则①是电流表，②是电压表，③是电流表。

答案： 3.电流表　电压表　电流表

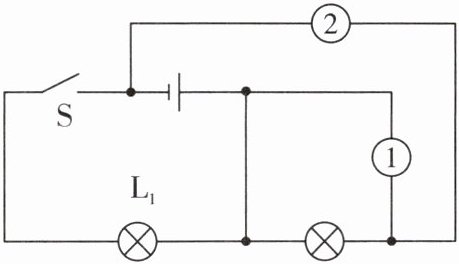

4. 如图，闭合开关 S 后两灯泡均发光，则电表①为电压表，电表②为电流表。

答案： 4.电压表　电流表

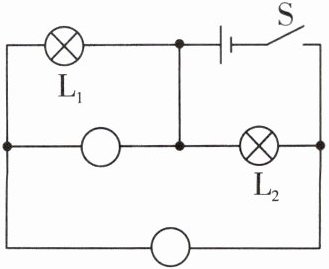

5. 在〇内填上适当的电压表和电流表符号，保证开关闭合后小灯泡 $ L_{1} $、$ L_{2} $ 都能发光。

答案：
5.
　

6. 如图所示，在虚线框内分别填入小灯泡和电流表的元件符号，使电路能正常工作。

答案：
6.
　

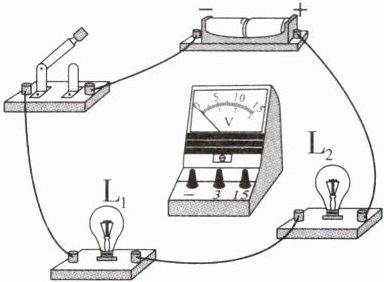

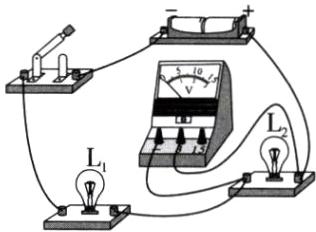

7. 如图，电源为两节新干电池，请选择合适的电压表测量范围，完成测量灯泡 $ L_{2} $ 两端电压的实物连接，并在虚线框内画出相应的电路图。

答案：
7.
　 　

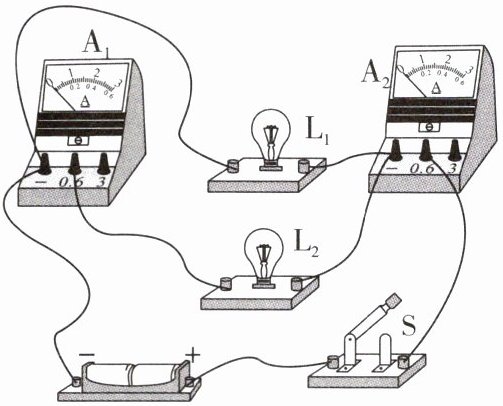

8. 根据如图所示的实物图，画出对应的电路图。

答案：
8.
