《2025年全效学习同步学练测九年级物理全一册人教版》

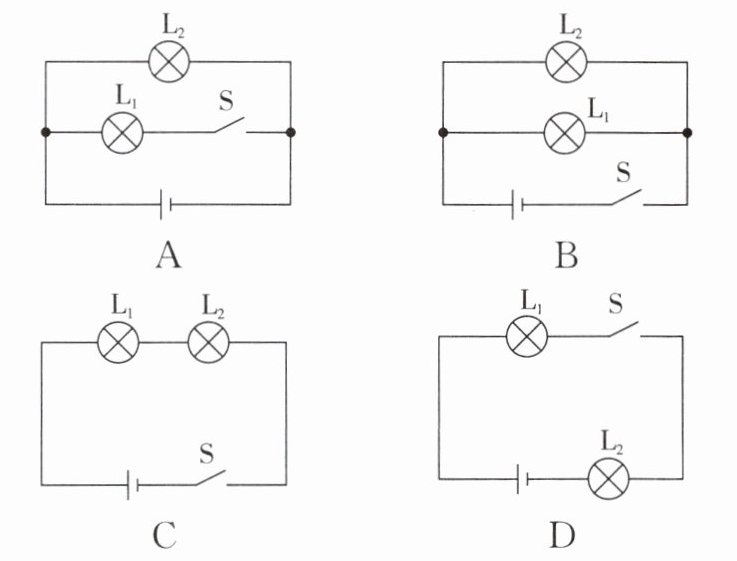

1. 如图所示的电路中，开关不能同时控制两盏灯的是(A)

答案： 1.A

2. 如图所示，这是十字路口常见的交通信号灯。信号灯分为红、绿、黄三种颜色，则不同颜色的灯之间的连接方式是(B)


A.串联
B.并联
C.串联、并联混合
D.无法确定

答案： 2.B

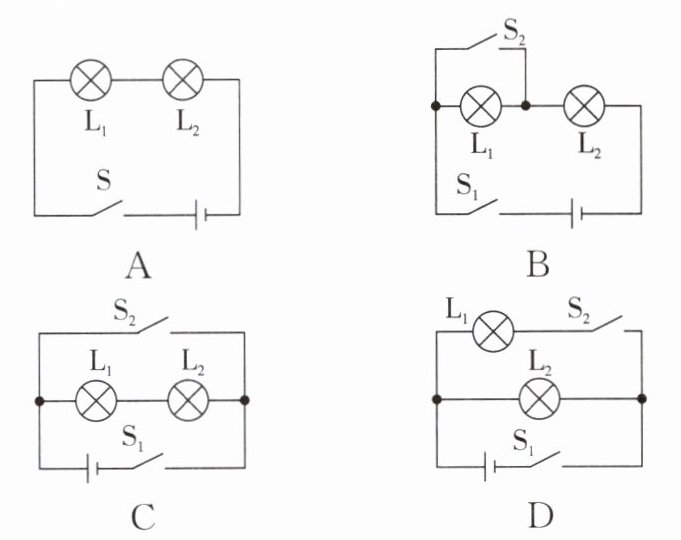

3. 如图所示的电路中，开关都闭合后，两盏灯均发光且并联的是(D)

答案： 3.D

4. 关于串联电路和并联电路，下列说法中正确的是(B)

A.串联电路中，开关的位置改变了，它的控制作用也会随之改变
B.串联电路中，开关可以控制所有用电器
C.并联电路中，各支路用电器不可能实现同时开始工作、同时停止工作
D.并联电路中，任一开关都可以控制所有用电器

答案： 4.B

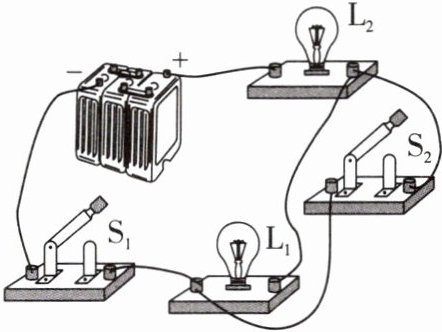

5. 小谢在做实验时，先连成如图所示的电路，闭合开关 $ S_1 $ 并观察灯泡亮暗情况后，再闭合开关 $ S_2 $，小谢看到的现象是(D)


A.两只灯泡一直都不亮
B.两只灯泡一直亮
C.两只灯泡开始都亮，后来 $ L_2 $ 不亮
D.两只灯泡开始都亮，后来 $ L_1 $ 不亮

答案： 5.D

6. 如图所示的电路中，当开关 $ S_1 $、$ S_2 $ 都闭合时，亮着的灯是 $ L_2 $；当开关 $ S_1 $ 闭合、$ S_2 $ 断开时，亮着的灯是L₁、L₂。

答案： 6.L₁、L₂

7. 如图所示的电路中，灯 $ L_1 $、$ L_2 $ 是并联的，开关 $ S_1 $ 控制灯 $ L_1 $，$ S_2 $ 控制灯L₁、L₂。

答案： 7.并　L₁、L₂

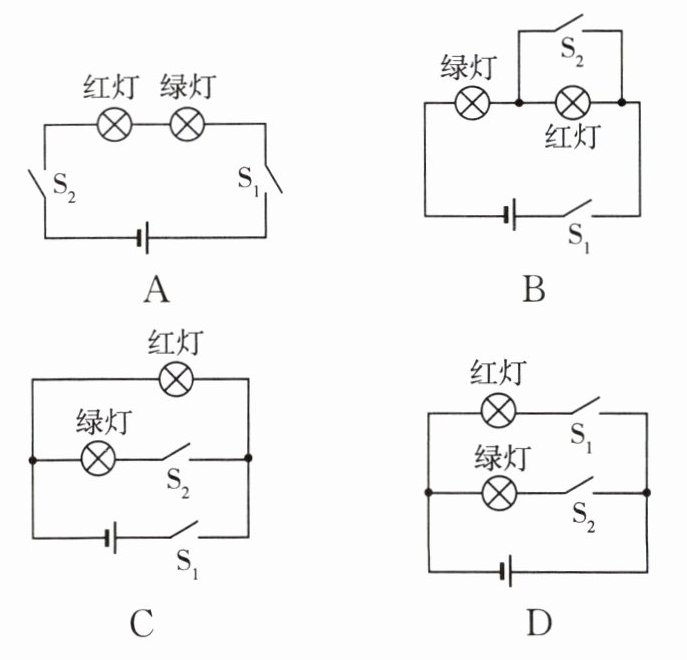

8. 现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行。以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是(D)

答案： 8.D
