《2025年全效学习同步学练测九年级物理全一册人教版》

任务之五 实践应用

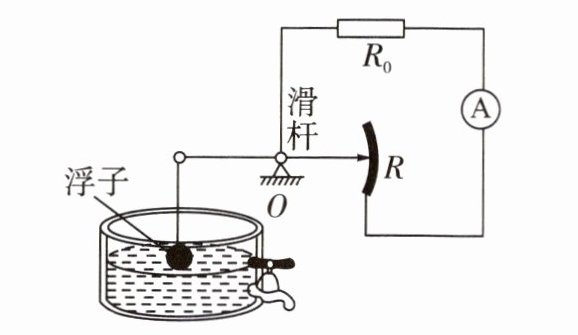

1. 随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图所示是一种自动测定油箱内油量的装置，R是滑动变阻器，滑片是杠杆的一端，R₀是一个定值电阻。
(1)图中油量表实质是一个电流表改装的，当油箱内油量减少时，电源电压不变，油量表的读数将变小(选填“变大”或“变小”)。
（2）定值电阻R₀在电路中的作用是____。
（3）图中用到了很多物理知识，说出一个力学中的物理知识：____。
（4）若并联一个电压表来显示油箱内油量，要求油面升高，电压表示数变大，则电压表应并联在____（选填“R₀”或“R”）元件两端。

答案： 任务五1.
(1)电流　变小　
(2)保护电路
(3)杠杆原理　
(4)R₀

2. 小明想设计和制作模拟调光灯，于是开展了如下活动：

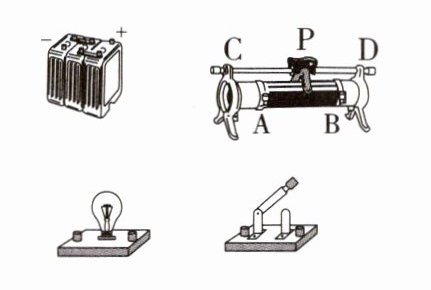

（1）请在图中用笔画线代替导线连接电路，要求滑动变阻器的____移动时灯泡变暗；

(2)滑动变阻器的铭牌上标有“20Ω 2A”字样。其中“20Ω”指的是AB(填符号)两接线柱间的电阻值；
（3）根据上面的连接方式，闭合开关前，滑片P应滑到最____（选填“A”或“B”）端；
（4）在电路连接完成后闭合开关，发现灯泡立刻发出耀眼的光并很快熄灭。则实验操作中的不当之处可能是将滑动变阻器的____（填符号）两个接线柱接入了电路。

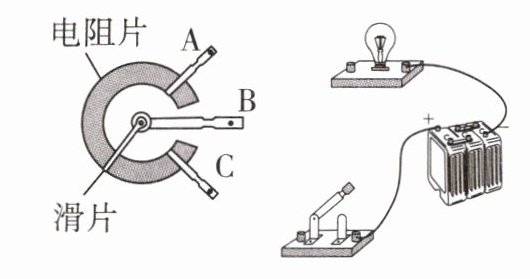

（5）电位器的工作原理：
电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的长度来改变电阻，进而改变电流，改变小灯泡的亮度。
（6）请选择电位器A、B、C三个接线端其中的两个连入电路中，要求顺时针旋转滑片时，灯泡变暗。

【展示交流】

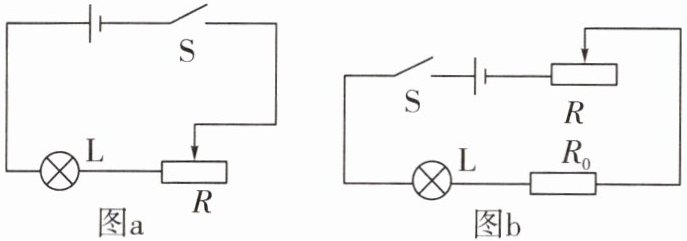

如图是两个同学设计的台灯调光电路，老师认为图（b）方案更好一些，理由是____。

答案：
2.
(1)滑片向右

(2)AB　
(3)B　
(4)CD　
(5)长度
(6)

【展示交流】图(a)中，灯泡与电位器串联，可调节灯泡的亮度;(b)中，灯泡与电位器及一个定值电阻串联，能调节灯泡的亮度，同时可避免电位器接入电路的阻值过小，电路的电流过大时，损坏灯泡，所以(b)更好
