《2025年全效学习同步学练测九年级物理全一册人教版》

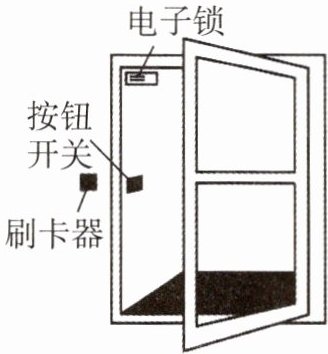

9. 情境应用 某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成(如图所示)，无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。若将电子锁看作用电器，则刷卡器相当于电路中的开关，刷卡器与按钮开关的连接方式是并联。

答案： 9.开关　并联

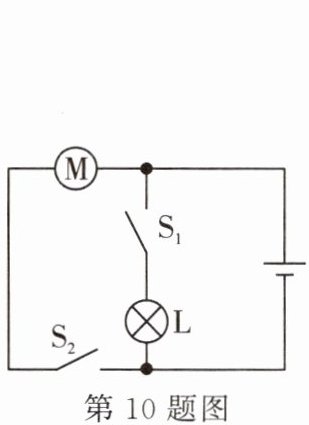

10. 如图所示是简化了的玩具警车的电路图，以下说法中正确的是(B)

A.开关 $ S_1 $ 控制整个电路
B.电动机与小灯泡工作时互不影响
C.开关 $ S_1 $ 控制电动机
D.开关 $ S_1 $、$ S_2 $ 都闭合时，电动机与小灯泡是串联的

答案： 10.B

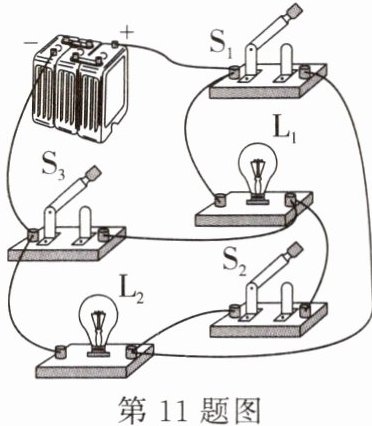

11. 如图所示的电路中，若要使 $ L_1 $、$ L_2 $ 并联，则应该(B)

A.$ S_1 $、$ S_2 $、$ S_3 $ 同时闭合
B.只闭合 $ S_1 $、$ S_3 $
C.只闭合 $ S_2 $、$ S_3 $
D.只闭合 $ S_1 $、$ S_2 $

答案： 11.B

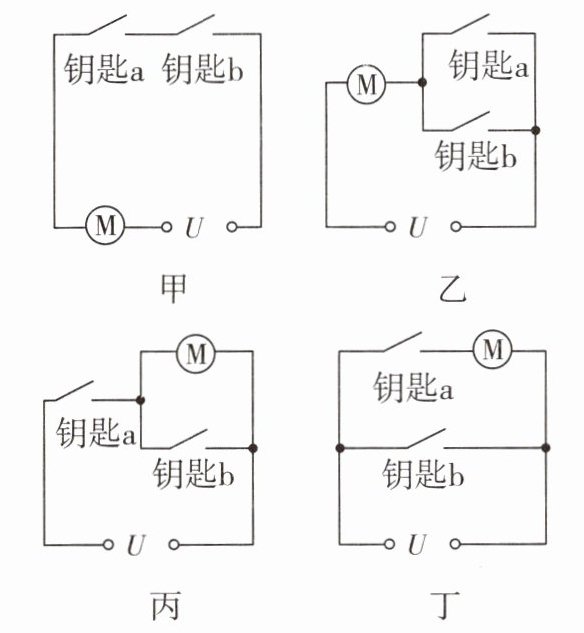

12. 情境应用 某仓库的大门由两把不同的钥匙控制电动机开启，小壮设计了如图所示的四种电路。其中单把钥匙无法打开，只能两把钥匙同时使用才能打开的电路是甲；只需要任意一把钥匙就能打开的电路是乙；电路设计错误的是丙、丁。

答案： 12.甲　　乙　丙、丁

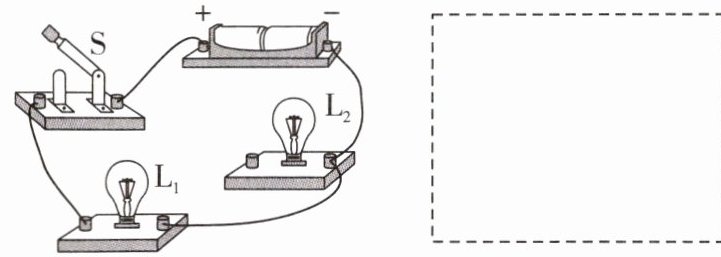

13. 教材改编（1）用笔画线代替导线，把实物电路补充完整，要求使小灯泡 $ L_1 $、$ L_2 $ 并联，开关控制两个灯泡，导线不能交叉；
（2）在虚线框内画出相对应的电路图。

答案：
13.
　 　　　

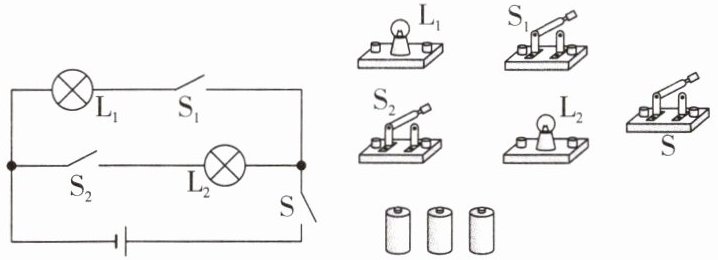

14. 请根据电路图完成实物图连接。

答案：
14.
　　

15. 有一个看不见内部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒内。闭合开关，两个灯泡都发亮，断开开关，两个灯泡都熄灭。在不打开盒子的情况下，小玲为了判断两个灯泡的连接方式，把其中一个灯泡拆下，闭合开关，观察另一个灯泡。下列说法中正确的是(A)

A.若另一个灯还亮，则原来两灯是并联的
B.若另一个灯还亮，则原来两灯是串联的
C.若另一个灯不亮，则原来两灯是并联的
D.以上说法都不对

答案： 15.A
