《2025年全效学习同步学练测九年级物理全一册人教版》

9. 一只电阻两端的电压从 $ 2 V $ 增加到 $ 2.8 V $，通过该电阻的电流增加了 $ 0.1 A $，则该电阻的阻值是8 $ \Omega $。

答案： 9.8

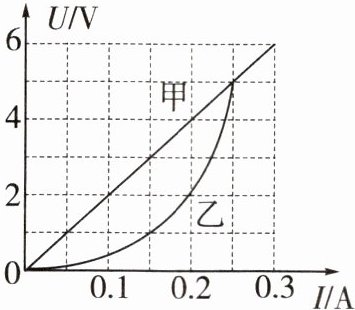

10. 如图所示，两个电阻甲和乙中的电流与其两端电压的关系如图所示。由图可知，元件甲的电阻为20 $ \Omega $；如果将甲和乙串联后接在某电源两端，此时电流是 $ 0.2 A $，则电源电压是6V。

答案： 10.20 6

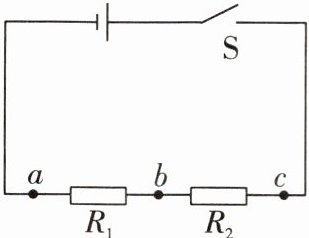

11.(多选)小蓝要测出一个电压约为 $ 30 V $ 的电源电压(电压保持不变)，她设计的电路如图所示：$ R_1 $、$ R_2 $ 为定值电阻，阻值分别为 $ R_1 = 20 \Omega $、$ R_2 = 10 \Omega $；电压表未标出，但已正确接入电路，其测量范围为 $ 0 \sim 15 V $。闭合开关后，电压表的示数为 $ U_0 $，则下列说法正确的是(BD)

A.电压表接在 $ ab $ 间
B.电压表接在 $ bc $ 间
C.该电源的电压为 $ 1.5 U_0 $
D.该电源的电压为 $ 3U_0 $

答案： 11.BD

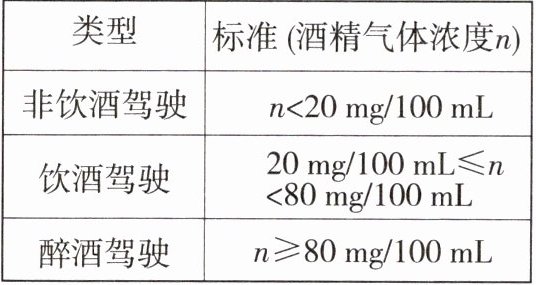

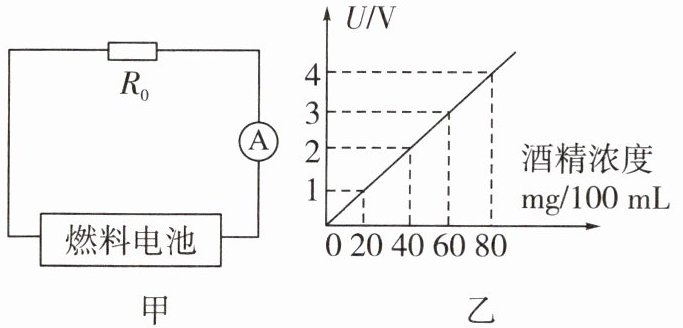

12. 日常生活(多选)使用燃料电池型呼气酒精检测仪时，被检测者吹出的气体通过吹管进入燃料电池内部，若气体中含有酒精，酒精气体在通过燃料电池电解质中的电极时会发生氧化还原反应，使燃料电池的电压发生改变，引起电路中的电流发生改变，电流的大小被微处理器(电流表)读取并转换为血液酒精含量显示在屏幕上，其内部简化电路如图甲所示，$ R_0 $ 是阻值为 $ 10 \Omega $ 的定值电阻。如图乙所示是燃料电池电压与气体中酒精浓度的关系图像，如图丙所示为判断是否酒驾的标准。下列说法正确的是(ACD)



A.酒精浓度升高时，电流表示数增大
B.燃料电池电压为 $ 3 V $ 时，属于非饮酒驾驶
C.当电流达到 $ 0.4 A $ 时，属于醉酒驾驶
D.若电流表测量范围为 $ 0 \sim 0.6 A $，则酒精检测仪所能测量的最大浓度为 $ 120 mg/100 mL $

答案： 12.ACD
