《2025年全效学习同步学练测九年级物理全一册人教版》

9. 如图所示的电路，闭合开关S，电流表A₁、A₂的示数分别为0.3A和0.7A，电压表的示数为4.5V，下列说法中错误的是(C)


A.电源电压为4.5V
B.通过L₁的电流为0.3A
C.通过L₂的电流为0.7A
D.电压表可以测量L₁两端电压

答案： 9.C

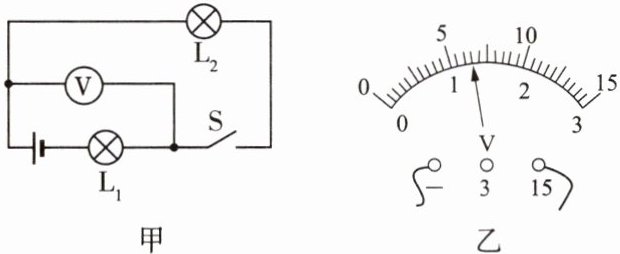

10. 电路如图甲所示，电源电压是12V，闭合开关S后，电压表的示数如图乙所示，则灯L₁两端的电压是5.5V，灯L₂两端的电压是6.5V。此时通过灯L₁和灯L₂的电流之比为1:1。

答案： 10.5.5 6.5 1:1

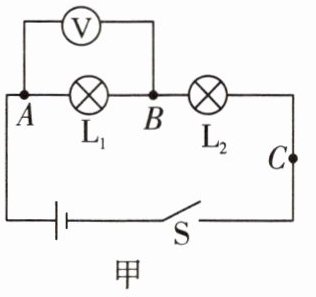

11. 小南和小宁同学在“探究串联电路中的电压规律”时，设计了如图甲所示的电路，电源电压为3V。

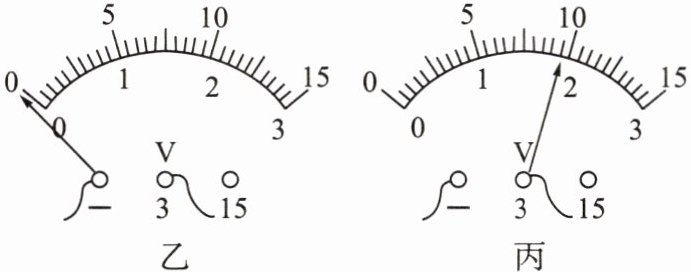

(1)连接电路时，开关应，小南发现电压表出现如图乙所示的情况，可能的原因是。
(2)排除故障后，闭合开关S，电压表的示数如图丙所示，此时灯L₁两端的电压为V。
（3）在测灯L₂两端的电压时，为了节省时间，小宁同学把电压表所接的B点不动，只断开A接点，并把接线改接到C接点上，这个方法______（选填“能”或“不能”）测出灯L₂两端的电压，原因是______。
他们又利用原有的器材，又进行了“探究并联电路各支路用电器两端的电压与电源两端电压的关系”实验，小南使用了两个相同的灯泡。

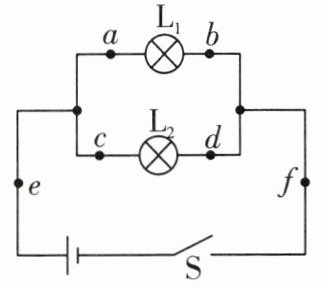

(4)如图所示，依次将电压表接入到电路中的ab、cd、ef两点之间，闭合开关发现电压表示数相等。由此他得到结论：并联电路中电源两端电压与各支路用电器两端的电压相等。此结论(选填“可靠”或“不可靠”)，接下来应该进行的操作是断开开关，(选填标号)。

A. 更换不同规格的灯泡，再次实验
B. 将L₁、L₂的位置交换，再次探究
C. 保持电源、灯泡不变，多测量几次电路中三处的电压
(5)小南发现家里客厅的灯比卧室的灯亮，两灯两端的电压分别为U₁和U₂，则U₁(选填“＞”“＝”或“＜”)U₂。

答案： 11.
(1)断开 没有调零
(2)1.9
(3)不能 电压表的正、负接线柱接反了
(4)不可靠 A
(5)=

12. 在如图所示的电路中，闭合开关，电压表V₁的示数是7.5V，电压表V₂的示数为9V，若电源电压为12V，则L₂两端电压是(A)


A.4.5V
B.5.5V
C.3V
D.2V

答案： 12.A

13. 在如图所示的电路中，电源电压不变，当开关S断开时，电压表V₁的示数为5V，电压表V₂的示数为7V；当开关S闭合时，电压表V₁的示数为9V，电压表V₂的示数为5.4V。则：
(1)电源的电压是9V。
(2)开关S闭合后，L₂两端的电压是3.6V。
(3)开关S断开时，L₁两端的电压是3V。

答案： 13.
(1)9
(2)3.6
(3)3
