《2025年全效学习同步学练测九年级物理全一册人教版》

1. $R_{1}$ 与 $R_{2}$ 的阻值均为 $6\ \Omega$，把它们分别串联和并联到电路中，它们接入电路后的总电阻为 $R_{串}$ 和 $R_{并}$，则 $R_{串}:R_{并}$ 等于 (A)

A.$4:1$
B.$1:4$
C.$1:2$
D.$2:1$

答案： 1.A

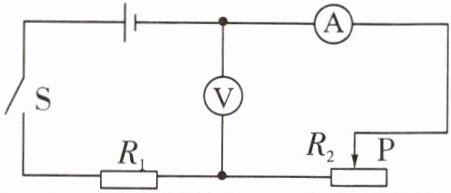

2. 如图所示电路中，电源电压 $U$ 为 $4.5\ V$ 且保持不变，$R_{1}$ 为 $5\ \Omega$，变阻器 $R_{2}$ 最大阻值为 $20\ \Omega$，电流表测量范围为 $0\sim 0.6\ A$，电压表测量范围为 $0\sim 3\ V$。为保护电表，变阻器接入电路的阻值范围是 (D)

A.$0\sim 10\ \Omega$
B.$0\sim 20\ \Omega$
C.$5\sim 20\ \Omega$
D.$2.5\sim 10\ \Omega$

答案： 2.D

3. 如图所示，电源电压保持 $6\ V$ 不变，电流表的测量范围为 $0\sim 0.6\ A$，电压表的测量范围为 $0\sim 3\ V$，定值电阻 $R_{1}$ 的规格为“$10\ \Omega\ 0.5\ A$”，滑动变阻器 $R_{2}$ 的规格为“$20\ \Omega\ 1\ A$”。闭合开关，为保证电路安全，变阻器滑片 $P$ 移动过程中，下列说法不正确的是 (C)

A.电流表示数允许的变化范围为 $0.2\sim 0.3\ A$
B.电压表示数允许的变化范围为 $2\sim 3\ V$
C.变阻器 $R_{2}$ 接入电路的阻值允许变化范围为 $2\sim 20\ \Omega$
D.变阻器 $R_{2}$ 两端的电压变化范围为 $3\sim 4\ V$

答案： 3.C

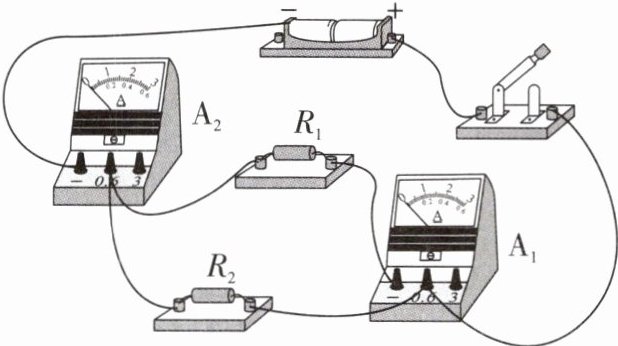

4. 在如图所示的电路中，电阻 $R_{1}=10\ \Omega$，$R_{2}=20\ \Omega$，闭合开关，下列说法正确的是 (D)

A.电阻 $R_{1}$ 与 $R_{2}$ 串联
B.电流表 $A_{1}$ 测干路的电流
C.通过电阻 $R_{1}$ 与 $R_{2}$ 的电流之比为 $1:2$
D.电流表 $A_{1}$ 与电流表 $A_{2}$ 的示数之比为 $2:3$

答案： 4.D

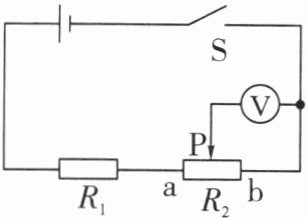

5. 如图所示，电源电压保持 $12\ V$ 不变，$R_{1}=30\ \Omega$，变阻器 $R_{2}$ 的阻值变化范围是 $0\sim 20\ \Omega$。开关 $S$ 闭合，在变阻器滑片 $P$ 由 $a$ 端滑至 $b$ 端过程中，电压表示数的变化范围为 (B)

A.$7.2\sim 0\ V$
B.$4.8\sim 0\ V$
C.$4.8\sim 7.2\ V$
D.$4.8\sim 12\ V$

答案： 5.B

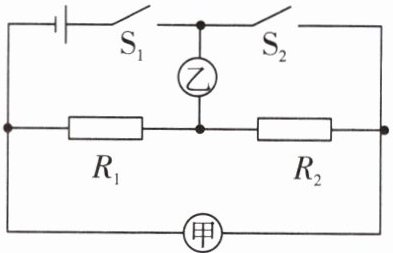

6. 如图所示的电路中，电源电压不变，当开关 $S_{1}$ 和 $S_{2}$ 闭合，甲、乙两表都为电压表时，两表的示数之比 $U_{甲}:U_{乙}=5:3$，则电阻 $R_{1}:R_{2}=$2:3；当开关 $S_{1}$ 闭合、$S_{2}$ 断开，甲、乙两表都为电流表时，两表的示数之比 $I_{甲}:I_{乙}=$2:5。

答案： 6.2:3 2:5

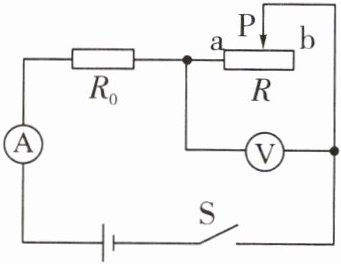

7. 如图所示的电路中，电源电压保持不变，调节滑动变阻器滑片 $P$ 从其中一点移动到另一点，电流表示数变化范围为 $0.1\sim 0.5\ A$，电压表示数变化范围为 $4\sim 12\ V$，则定值电阻 $R_{0}=$20$\Omega$，电源电压为14$V$。

答案： 7.20 14

8. 如图所示，在探究通过导体的电流与电阻的关系实验中，有以下器材：电源电压为 $6\ V$、滑动变阻器($30\ \Omega$，$1\ A$)、电流表($0\sim 0.6\ A$)、电压表、三个定值电阻($5\ \Omega$、$10\ \Omega$、$15\ \Omega$)、开关和导线若干，控制定值电阻两端电压的范围2$V\leq U\leq$3$V$；若控制定值电阻两端电压值为 $1.5\ V$，完成实验需更换最大阻值为45$\Omega$ 的滑动变阻器。

答案： 8.2 3 45
