7. 如图所示，电源电压恒定不变，闭合开关 $ S $，滑片 $ P $ 向右移动，下列说法中正确的是(B)


A.表 $ A_{1} $ 示数变小，表 $ V $ 示数变小
B.表 $ A_{2} $ 示数不变，表 $ V $ 示数变小
C.表 $ A_{1} $ 示数不变，表 $ V $ 示数不变
D.表 $ A_{2} $ 示数变小，表 $ V $ 示数不变

答案： 7.B

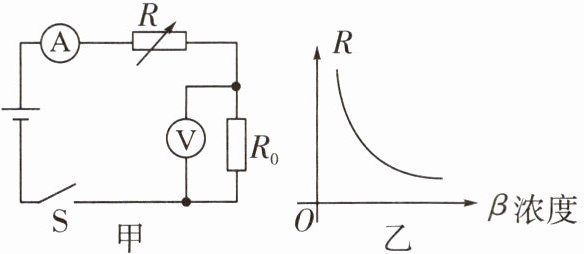

8. 日常生活 小明家在新房装修时设计了一个天然气泄漏检测电路，它能及时准确地监控到家庭厨房中天然气的使用情况，如图甲所示，$ R_{0} $ 为定值电阻，电源电压恒定不变，$ R $ 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，则下列说法不正确的是(A)


A.天然气浓度增大，电压表示数变小
B.天然气浓度增大，单位时间内通过 $ R_{0} $ 的电荷量变大
C.天然气浓度减小，电流表示数变小
D.天然气浓度减小，电压表与电流表比值不变

答案： 8.A

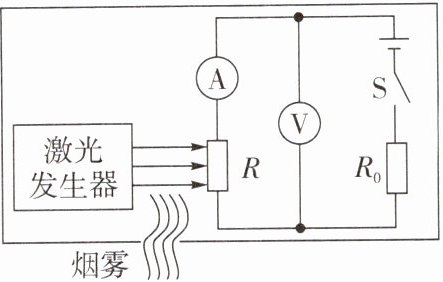

9. 公共场所严禁吸烟，小明设计了一种简易烟雾报警控制器如图所示。电路中 $ R_{0} $ 为定值电阻，$ R $ 为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表 $ V $ 的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警系统的是(C)


A.表 $ V $ 改接大测量范围
B.增大激光强度
C.减小 $ R_{0} $ 阻值
D.减小电源电压

答案： 9.C

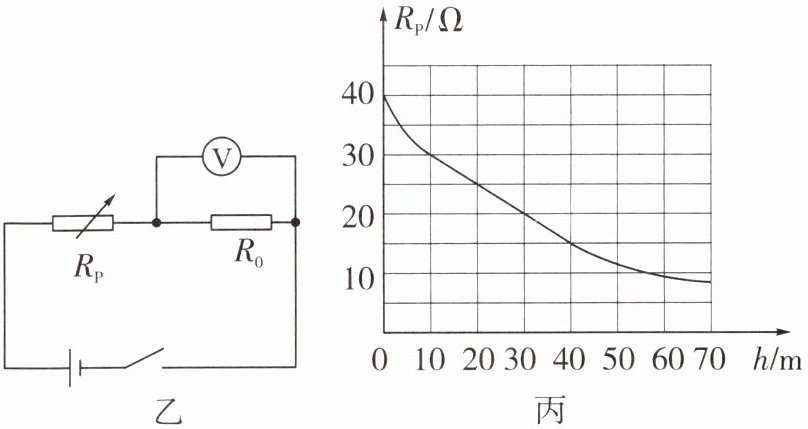

10. 跨学科实践(多选)为了保障潜水员潜水时的安全，潜水时会佩戴如图甲所示的水压表和深度表。如图乙所示是一款深度表的简化电路图。电源电压 $ U = 6V $ 且恒定不变，定值电阻 $ R_{0} = 10\Omega $，$ R_{P} $ 是压敏电阻，图丙是 $ R_{P} $ 的阻值随海水深度变化的图像，$ R_{P} $ 允许通过的最大电流为 $ 0.24A $，深度表由电压表(测量范围 $ 0\sim 3V $)改装。下列说法正确的是(AD)


A.潜水员下潜的深度越深，电压表的示数越大
B.深度表在海面上时，电路中的电流为 $ 0.15A $
C.电压表的示数为 $ 1.5V $ 时，潜水员下潜的深度为 $ 15m $
D.在电路安全的情况下，该深度表能测量的最大深度为 $ 40m $

答案： 10.AD
