《2025年全效学习同步学练测九年级物理全一册人教版》

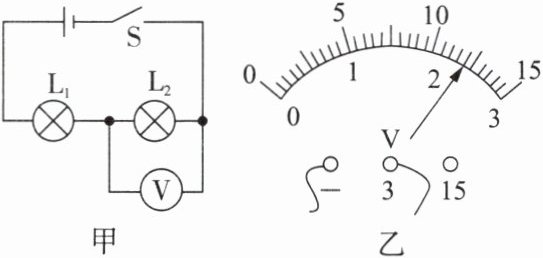

1. 如图甲所示电路中，电源电压为5V，电压表的示数如图乙所示，则灯L₁两端的电压为(D)


A.2.4V
B.5V
C.12V
D.2.6V

答案： 1.D

2. 教材改编 如图所示，闭合开关后灯泡L₁比L₂亮，电压表V₂示数为6V，下列说法中正确的是(B)


A.V₁示数大于6V
B.V₁示数等于6V
C.V示数小于6V
D.V示数大于6V

答案： 2.B

3. 如图所示，电源电压为6V，闭合开关，电压表的示数为4V，下列说法中正确的是(B)


A.灯L₁两端的电压为4V
B.灯L₁两端的电压为2V
C.电源电压与灯L₁两端的电压之和为6V
D.灯L₂两端的电压为2V

答案： 3.B

4. 两个用电器连接在同一电路中，下列说法中不正确的是(C)

A.若两用电器串联，则总电压等于各用电器两端电压之和
B.若两用电器并联，则各用电器两端电压一定相等
C.若用电压表测得它们两端的电压相等，则两用电器一定并联
D.若用电压表测得它们两端的电压不相等，则两用电器一定串联

答案： 4.C

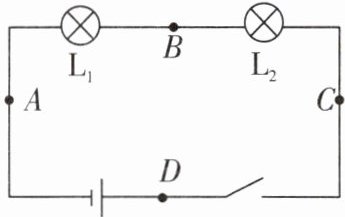

5. 如图所示，在“探究串联电路中的电压的规律”实验中，不需要测的是(D)


A.AB间的电压
B.BC间的电压
C.AD间的电压
D.CD间的电压

答案： 5.D

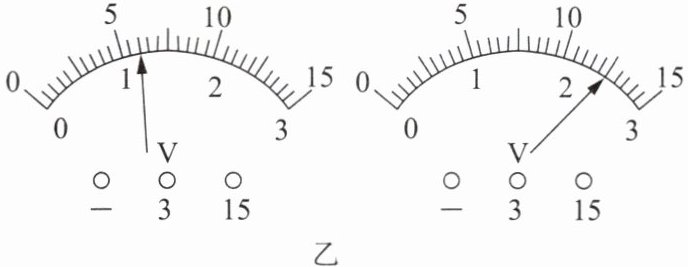

6. 如图甲所示的电路中，电压表所用的测量范围不明，当电路闭合后，V₁和V₂的示数分别如图乙所示。则V₁用的测量范围是0～15V，V₂用的测量范围是0～3V，小灯泡L₁两端的电压是3.5V。

答案： 6.0～15 0～3 3.5

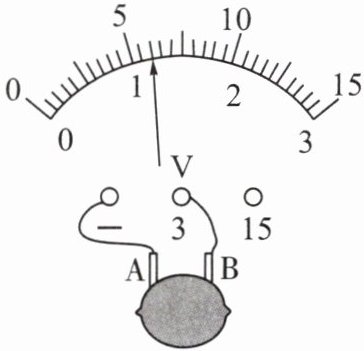

7. 将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是B金属片；如果想获得3.6V的电压，则需要把3节这样的“水果电池”串联起来。

答案： 7.B 3 串

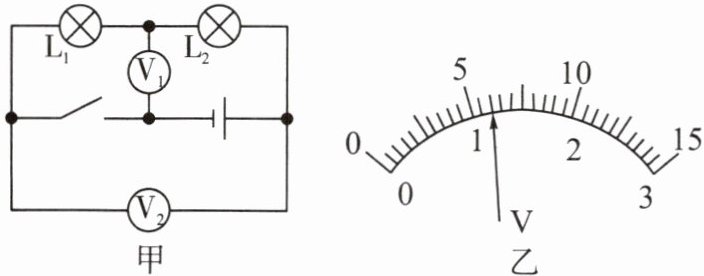

8. 如图甲所示的电路中，闭合开关后，两个电压表指针偏转情况均如图乙所示，则灯泡L₁和L₂两端的电压分别为(A)


A.1.2V 4.8V
B.4.8V 1.2V
C.1.2V 6V
D.6V 1.2V

答案： 8.A
