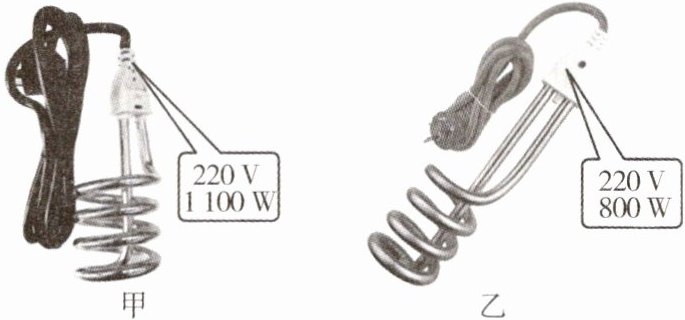

9. 甲、乙两只简易型电加热器及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是(D)


A.两电加热器均正常工作时，相同时间内乙消耗的电能较多
B.两电加热器均正常工作时，甲的电阻大于乙的电阻
C.将甲接入 $ 110\ V $ 的电路中，它的实际功率为 $ 550\ W $
D.两电加热器串联后接在 $ 220\ V $ 的电路中，甲的实际功率较小

答案： 9.D

10. 标有“$ 220\ V\ \ 800\ W $”的电热水壶正常工作时，$ 8\ min $ 可将一壶水烧开。把它接入 $ 110\ V $ 电源时，烧开同样一壶水所用时间为(不考虑能量损失)(D)

A.$ 4\ min $
B.$ 8\ min $
C.$ 16\ min $
D.$ 32\ min $

答案： 10.D

11. 将标有“$ 24\ V\ \ 12\ W $”的小灯泡 $ L_1 $ 和“$ 12\ V\ \ 12\ W $”的小灯泡 $ L_2 $ 并联接入电路中，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是1.25 $ A $，两灯消耗的实际总功率为15 $ W $；若将两灯串联接入电路时，允许加在它们两端的最高电压是30 $ V $(忽略灯丝电阻的变化)。

答案： 11.1.25 15 30

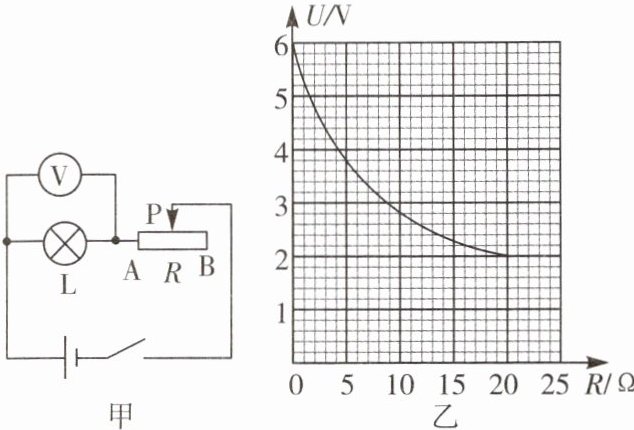

12. 如图甲所示，额定功率为 $ 7.2\ W $ 的小灯泡（灯泡电阻不变）与滑动变阻器串联在电路中，电源电压恒定，当滑片 $ P $ 滑至 $ A $ 端时，小灯泡恰好正常发光。滑动变阻器滑片 $ P $ 从 $ A $ 端移到 $ B $ 端的过程中，小灯泡两端电压 $ U $ 与滑动变阻器接入电路电阻 $ R $ 的关系如图乙所示，求：
（1）电源电压；
（2）小灯泡的电阻；
（3）当滑片 $ P $ 滑至 $ B $ 端时，小灯泡消耗的实际功率。

答案： 12.解：
(1)由图甲知，当滑片P滑至A端时，滑动变阻器接入电路中的电阻为零，电路为L的简单电路，电压表测电源的电压，由图像可知，电源的电压$U = 6V$；
(2)当滑片P滑至A端时，小灯泡恰好正常发光，所以灯泡的额定电压$U_L = U = 6V$，
由$P = \frac{U^2}{R}$可得，灯泡的电阻
$R_L = \frac{U_L^2}{P_L} = \frac{(6V)^2}{7.2W} = 5\Omega$。
(3)由图甲知，当滑片P滑至B端时，滑动变阻器接入电路中的电阻最大，由图像可知，此时灯泡两端的电压$U_L' = 2V$，则灯泡的实际功率
$P_{L实} = \frac{U_{L实}^2}{R_L} = \frac{(2V)^2}{5\Omega} = 0.8W$。
答：
(1)电源电压为6V；
(2)小灯泡的电阻为$5\Omega$；
(3)当滑片P滑至B端时，小灯泡消耗的实际功率为
0.8W。

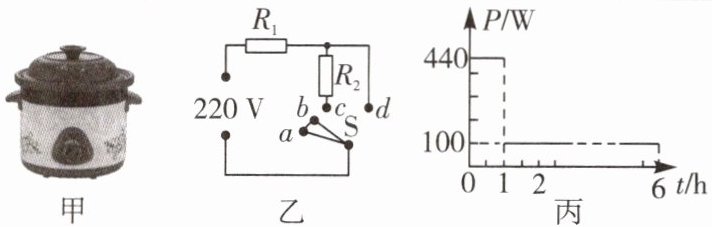

13. 物理与日常生活 某电热砂锅（图甲）的简化电路如图乙，$ R_1 $、$ R_2 $ 为发热电阻，$ S $ 为旋转型开关，$ a $、$ b $、$ c $、$ d $ 为触点，通过旋转开关 $ S $ 可实现“关”“低温挡”“高温挡”之间的转换，工作时先用高温挡加热锅内汤料到沸腾，再用低温挡持续加热食物，使食物“汤浓味鲜”，其电功率与加热时间的关系如图丙。当 $ S $ 接 $ bc $ 时，电热砂锅处于____挡，高温挡的电流为____ $ A $；发热电阻 $ R_2 $ 的阻值是____ $ \Omega $；若只将低温挡功率变为 $ 80\ W $，请通过计算说明改装方法：____。

答案： 13.低温 2 374 将$R_2$换成$495\Omega$的电阻，或与$R_2$串联一个$121\Omega$的电阻
