《2025年全效学习同步学练测九年级物理全一册人教版》

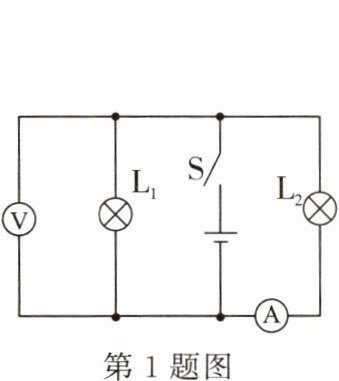

1. 如图所示的电路，电源电压不变，闭合开关S后，灯L₁和L₂均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是(A)

A.L₁断路
B.L₂断路
C.L₂短路
D.L₁短路

答案： 1.A

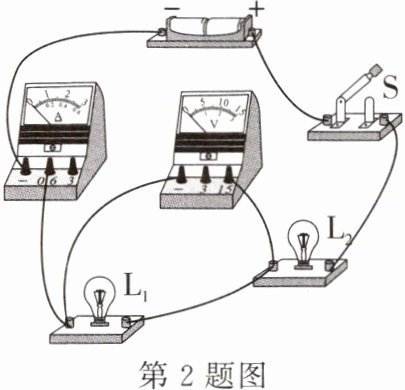

2. 在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是(B)

A.电流表短路
B.灯泡L₁断路
C.灯泡L₂短路
D.灯泡L₂断路

答案： 2.B

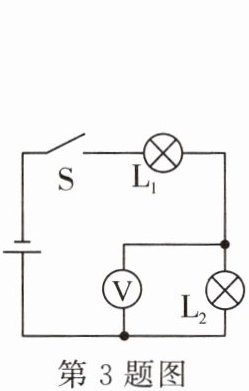

3. (多选)如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零。关于电路故障，以下判断正确的是(BD)

A.一定是灯泡L₁断路
B.可能是电压表接触不良
C.可能是灯泡L₁短路
D.可能是灯泡L₂短路

答案： 3.BD

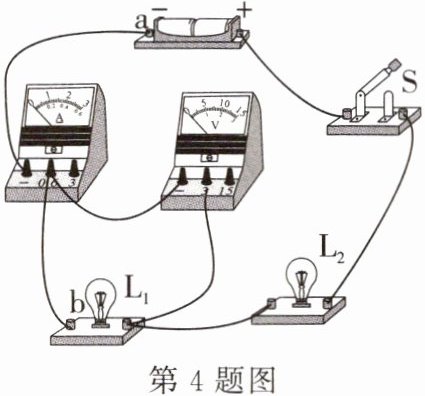

4. 小康用如图所示的电路模拟电路故障，闭合开关，电路各元件都正常。下列说法正确的是(C)

A.将一根导线两端接在a、b接线柱，模拟的是灯泡L₁短路
B.拆下b接线柱上的导线，模拟的是电压表断路
C.模拟灯泡L₁断路时，看到电流表无示数，电压表有示数
D.模拟灯泡L₂短路时，看到电流表和电压表都无示数

答案： 4.C

5. 如图所示，电源电压恒为3V，闭合开关后只有一盏灯亮，若用电压表先后测得ac和ab两端的电压均为3V，则故障可能是________；若用电压表先后测得________和________两端的电压均为3V，则故障可能是L₁短路。

答案： 5.L₂ 短路 ac bc

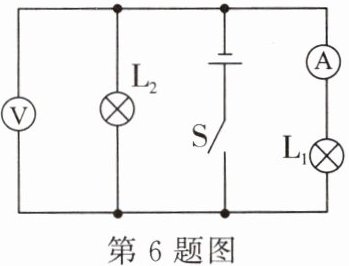

6. 如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数，一段时间之后，一个电表示数变小，另一个电表示数不变，则故障可能是L₁ 断路。

答案： 6.L₁ 断路

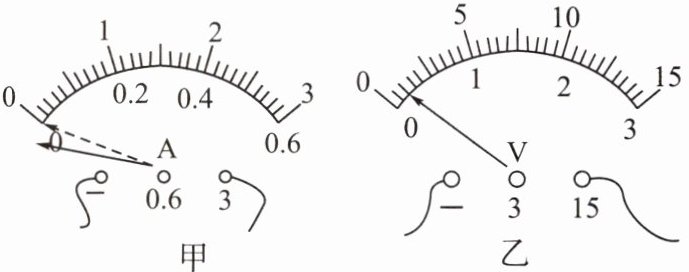

7. 如图所示是使用电表时常出现的两种情况，请在横线上写出造成相关现象的原因：
甲图：电流表正、负接线柱接反了；
乙图：电压表使用的测量范围太大。

]

答案： 7.电流表正、负接线柱接反了 电压表使用的测量范围太大

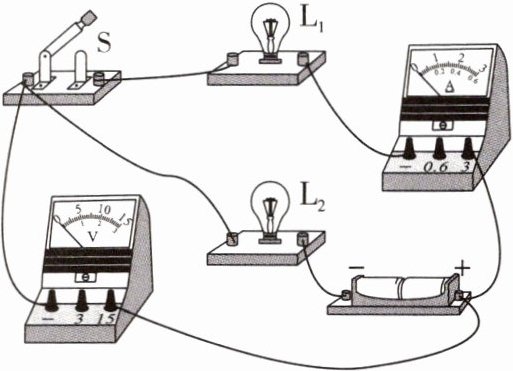

8. 如图是小华研究串联电路中电压特点的实物连接图。若电源电压为3V，当开关闭合时，电压表示数为2V，则灯L₂两端的电压为1V。当开关由闭合到断开时，电压表示数将变大(选填“变大”“不变”或“变小”)。闭合开关，突然两灯都熄灭，电流表、电压表均无示数，该电路的故障可能是L₂ 断路。(导线电源完好)

答案： 8.1 变大 L₂ 断路
