《2025年全效学习同步学练测九年级物理全一册人教版》

1. 如图所示的电路，开关 $ S_{2} $ 由断到闭合的过程中，下列有关说法中正确的是(C)


A.电压表示数不变，电流表示数变大
B.电压表示数变大，电流表示数变小
C.电压表和电流表的示数的比值不变
D.电压表和电流表的示数的比值变大

答案： 1.C

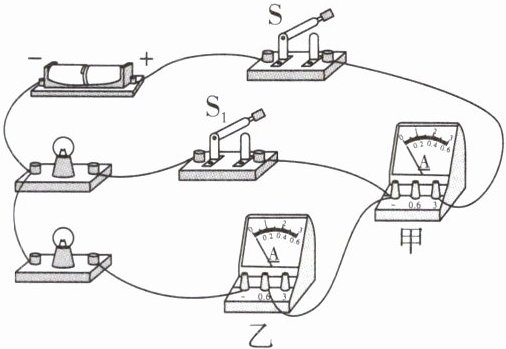

2. 如图所示是小明研究并联电路中电流特点的实物图，保持电源电压不变，先闭合开关 $ S $，再闭合开关 $ S_{1} $，闭合 $ S_{1} $ 后(D)


A.甲表示数变大，乙表示数变大
B.甲表示数变小，乙表示数变小
C.甲表示数变小，乙表示数不变
D.甲表示数变大，乙表示数不变

答案： 2.D

3. 如图所示，$ R_{1} = 10\Omega $，当 $ S_{1} $、$ S_{2} $ 均闭合时，电压表示数为 $ 6V $；当 $ S_{1} $ 闭合、$ S_{2} $ 断开时，电压表示数为 $ 4V $，电源电压 $ U $ 和电阻 $ R_{2} $ 的大小分别是(C)


A.$ 10V $ $ 5\Omega $
B.$ 8V $ $ 20\Omega $
C.$ 6V $ $ 5\Omega $
D.$ 6V $ $ 20\Omega $

答案： 3.C

4. (多选)如图所示的电路中，电源电压恒定，若忽略灯丝电阻随温度的变化，闭合开关，滑动变阻器的滑片向右移动的过程中，下列说法正确的是(BD)


A.电流表的示数变大
B.电压表 $ V_{1} $ 的示数变大
C.电压表 $ V_{2} $ 示数不变
D.小灯泡的亮度变暗

答案： 4.BD

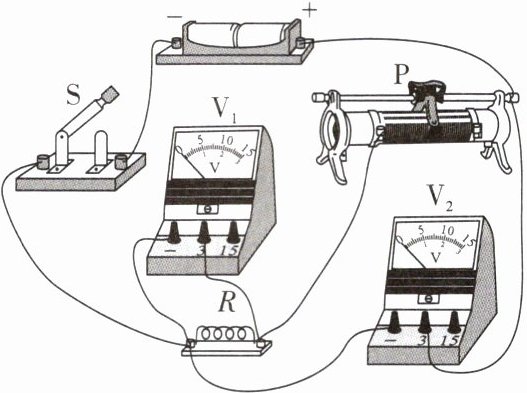

5. 如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法中正确的是(D)


A.滑片 $ P $ 向右移动，$ V_{1} $ 表示数变大，$ V_{2} $ 表示数不变
B.滑片 $ P $ 向右移动，$ V_{1} $ 表示数变小，$ V_{2} $ 表示数变大
C.滑片 $ P $ 向左移动，$ V_{1} $ 表示数变小，$ V_{2} $ 表示数变大
D.滑片 $ P $ 向左移动，$ V_{1} $ 表示数变大，$ V_{2} $ 表示数不变

答案： 5.D

6. 如图所示，电源电压保持不变，开关 $ S $ 闭合后，滑动变阻器滑片 $ P $ 从中点向右端移动时，下列说法正确的是(C)


A.电压表 $ V $ 的示数变大，电流表 $ A $ 的示数变小
B.电压表 $ V $ 的示数不变，电流表 $ A_{1} $ 的示数变小
C.电压表 $ V $ 的示数与电流表 $ A_{1} $ 的示数之比不变
D.电流表 $ A $ 的示数与电流表 $ A_{1} $ 的示数之差不变

答案： 6.C
