《2025年全效学习同步学练测九年级物理全一册人教版》

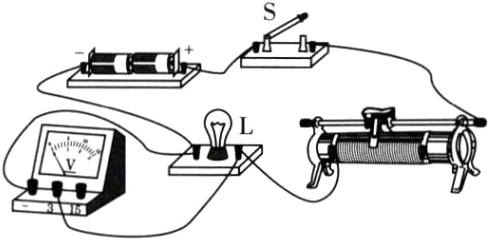

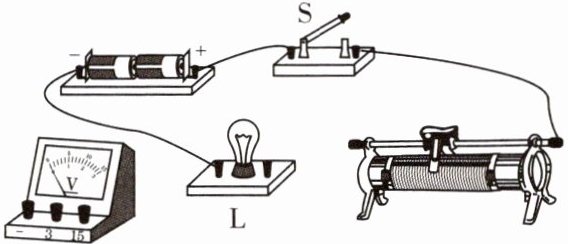

9. 在如图所示的电路中，有三根导线尚未连接，请完成电路图。要求：电压表测小灯泡两端电压；闭合开关，向左移动滑动变阻器的滑片时，小灯泡变亮。

答案：
9.
　

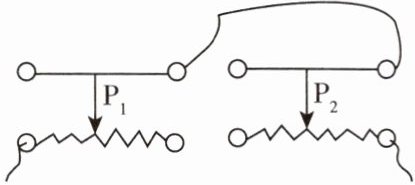

10. 如图所示，将两个滑动变阻器串联连入电路后，要使电路中的电流最小，则滑片 P₁和 P₂的位置应为(D)


A.P₁、P₂ 都移至最左端
B.P₁、P₂ 都移至最右端
C.P₁ 移至最左端，P₂ 移至最右端
D.P₁ 移至最右端，P₂ 移至最左端

答案： 10.D

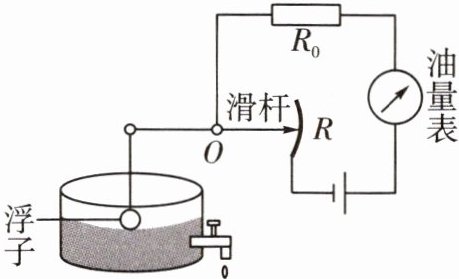

11. 教材改编 如图所示是一种测定轿车油箱内油量的电路原理图。当油面下降时，下列说法正确的是(B)


A.油量表由电压表改装而成
B.滑动变阻器连入电路的电阻变大
C.油量表的示数变大
D.R₀ 在电路中没有实际作用

答案： 11.B

12. 如图所示的电路，闭合开关后，滑动变阻器的滑片向左移动，下列说法中正确的是(B)


A.电流表示数变大，电压表示数变小
B.电流表示数变大，电压表示数不变
C.电流表示数变小，电压表示数变小
D.电流表示数变小，电压表示数变大

答案： 12.B

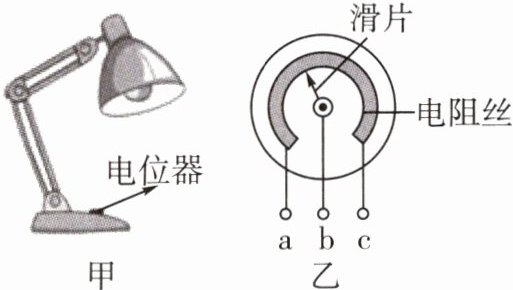

13. 如图所示，图甲为某亮度可调节台灯，图乙为其用于调光的电位器结构图。a、b、c 是它的三个接线柱，a、c 分别与弧形电阻丝的两端相连，b 与金属滑片相连。为实现调光功能，电位器应与灯串联(选填“串联”或“并联”)；当将 a、b 接线柱接入电路，为使灯变亮，应逆时针(选填“顺时针”或“逆时针”)旋动滑片。

答案： 13.串联　逆时针

14. 跨学科实践 一位同学设计了一个风力测定仪，如图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板。无风时 OC 是竖直的，风越强，OC 杆偏转的角度越大。AB 是一段圆弧形电阻，P 点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关 S 即可。通过分析可知：金属杆 OC 与圆弧形电阻 AB 组合在一起相当于一个滑动变阻器，风力越大，圆弧形电阻接入电路中的长度变小，小灯泡变亮(选填“变亮”或“变暗”)。不能把图中的灯泡换成电流表，因为若风力过大可能会导致电路发生短路。

答案： 14.滑动变阻器　变小　变亮　短路
