《2025年全效学习同步学练测九年级物理全一册人教版》

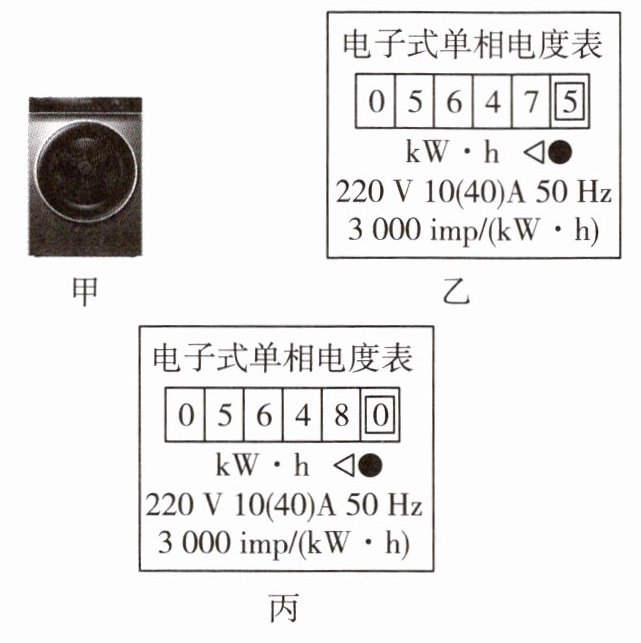

2. 小明想测量家中干衣机(如图甲所示)的电功率，于是他将家中其他用电器关闭，只让干衣机单独工作。

【设计与进行实验】
(1)除了电能表之外，还需要的测量工具是秒表；
(2)经过 30 min，电能表的示数从图乙变成了图丙，则干衣机在这 30 min 内消耗的电能为0.5kW·h，电能表的灯闪烁了1500次，干衣机的电功率是1000W；
【分析论证】考虑到电路中的电线会消耗一部分电能，小明测得干衣机的电功率偏大(选填“偏大”“偏小”或“准确”)。

答案： 2. 【设计与进行实验】
(1)秒表
(2)0.5 1500 1000
【分析论证】偏大

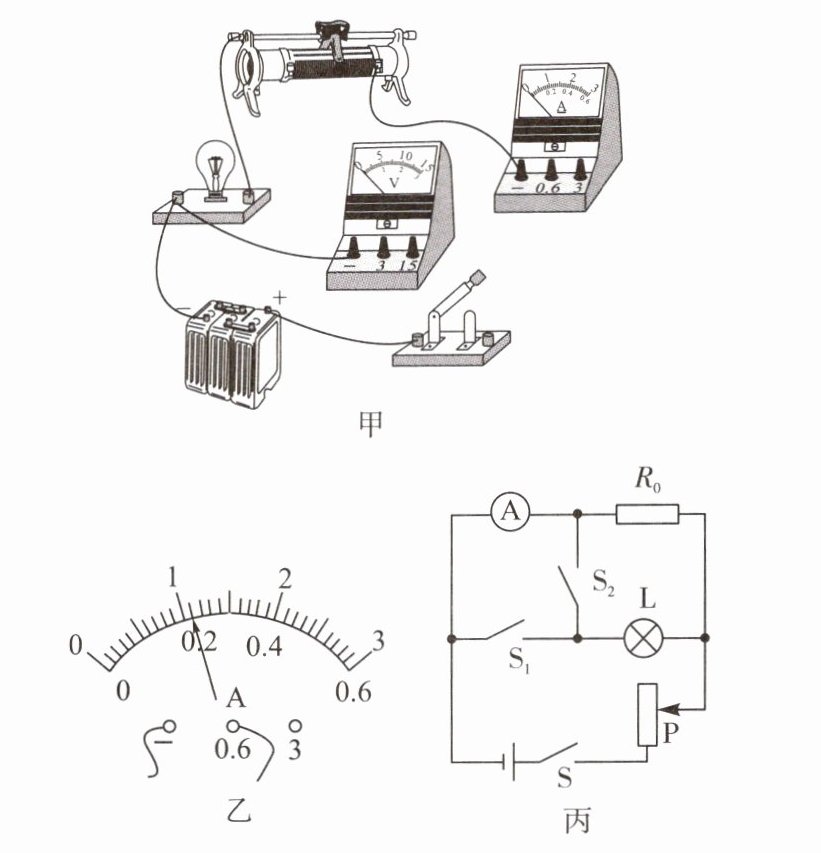

3. 实验小组为测量小灯泡额定功率，用到的实验器材有：电压恒定为 6 V 的电源、电流表、电压表、额定电压为 2.5 V 的小灯泡(正常发光时灯丝的电阻约为 12 Ω)、滑动变阻器、开关和若干导线。

(1)请根据实验要求将图甲所示的电路连接完整(要求导线不能交叉)
(2)电路连接完整，闭合开关 S 前，应将滑动变阻器的滑片 P 移到左(选填“左”或“右”)端；
(3)小组同学将电路连接无误后闭合开关，观察到小灯泡不亮且电流表有示数、电压表示无数，电路中只有一处故障，则故障可能是小灯泡短路；
(4)排除故障后，闭合开关，电压表示数为 1.8 V，此时应将滑动变阻器的滑片向右(选填“左”或“右”)移动。小灯泡正常发光时，电流表的示数如图乙所示，小灯泡的额定功率为0.55W；
【拓展】实验中电压表意外损坏，小组同学讨论后，选用阻值为 $ R_0 $ 的定值电阻进行实验，设计如图丙所示的电路也测出了小灯泡的额定功率。请将实验步骤补充完整：
①闭合开关 S、$ S_1 $，断开开关 $ S_2 $，移动滑动变阻器的滑片 P，使电流表的示数为U额/R₀；
②保持滑动变阻器的滑片 P 不动，只闭合开关 S、$ S_2 $，读出电流表的示数为 I；
③小灯泡的额定功率表达式：$ P = $____。(用 $ U_{额} $、I、$ R_0 $ 表示)

答案：
3.

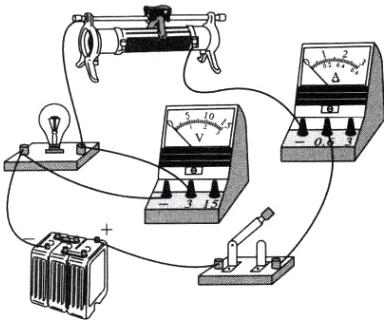

(1)
(2)左
(3)小灯泡短路
(4)右 0.55
【拓展】①U额/R₀ ③U额 × (I - U额/R₀)
