1. 利用如图所示的器材测量待测电阻$R_{x}$，其中$R_{0}$为阻值已知的定值电阻。

实验步骤：
① 连接电路。
② 闭合开关$S_{1}$，断开开关$S_{2}$，测出$R_{0}$的电流为$I_{0}$，再闭合开关$S_{2}$，测出干路电流为$I$。
③ 待测电阻$R_{x}$的阻值表达式为$R_{x}=$$\frac{I_0}{I - I_0}R_0$(用$I_{0}$、$I$、$R_{0}$表示)。

答案： 1. $\frac{I_0}{I - I_0}R_0$

2. 利用如图所示的器材测量待测电阻$R_{x}$，其中$R_{0}$为阻值已知的定值电阻。

实验步骤：
① 连接电路。
② 闭合开关$S_{1}$、$S_{2}$，测出$R_{x}$的电流为$I_{x}$，再断开开关$S_{2}$，测出电路电流为$I$。
③ 待测电阻$R_{x}$的阻值表达式为$R_{x}=$$\frac{I}{I_x - I}R_0$(用$I$、$I_{x}$、$R_{0}$表示)。

答案： 2. $\frac{I}{I_x - I}R_0$

3. 用如图所示的器材测量待测电阻$R_{x}$，其中$R$为最大阻值为$R_{0}$的滑动变阻器。

实验步骤：
① 连接电路。
② 闭合开关$S$，滑片移到阻值最小的位置，记下电流表的示数$I_{x}$，滑片移到阻值最大的位置，记下电流表的示数$I$。
③ 待测电阻$R_{x}$的阻值表达式为$R_{x}=$$\frac{I}{I_x - I}R_0$(用$I$、$I_{x}$、$R_{0}$表示)。

答案： 3. $\frac{I}{I_x - I}R_0$

4. 用如图所示的器材测量待测电阻$R_{x}$，其中$R_{0}$为阻值已知的定值电阻。

实验步骤：
① 连接电路。
② 闭合开关$S_{1}$和$S_{2}$，记下电压表的示数$U_{0}$，断开开关$S_{2}$，记下电压表的示数$U_{1}$。
③ 待测电阻$R_{x}$的阻值表达式为$R_{x}=$$\frac{U_0 - U_1}{U_1}R_0$(用$U_{0}$、$U_{1}$、$R_{0}$表示)。

答案： 4. $\frac{U_0 - U_1}{U_1}R_0$

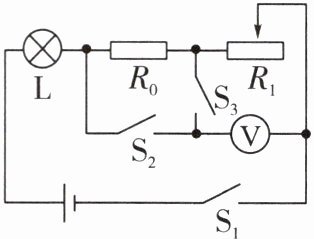

5. 小明在没有电流表的情况下，利用如图所示的电路测出了正常发光时的电压是$U_{0}$的灯泡正常发光时的电阻，已知电源电压为$U$，定值电阻为$R_{0}$，请完成以下步骤：

① 按图所示电路图连接好电路，闭合开关$S_{1}$、$S_{2}$，断开开关$S_{3}$，调节滑动变阻器的滑片使电压表示数为$U - U_0$。
② 保持滑动变阻器滑片位置不变，闭合开关$S_{1}$、$S_{3}$，断开开关$S_{2}$，记下此时电压表示数为$U_{1}$。
③ 小灯泡正常发光时的电阻为$R_{L}=$$\frac{U_0R_0}{U - U_0 - U_1}$。(用$U$、$U_{0}$、$U_{1}$、$R_{0}$表示)

答案： 5. ①$U - U_0$ ③$\frac{U_0R_0}{U - U_0 - U_1}$

6. 同学们设计了一个测量未知电阻$R_{x}$，阻值的电路，如图所示，已知滑动变阻器的最大阻值为$R_{0}$，电源电压未知且恒定不变。请完成下列实验步骤：

① 闭合开关$S$，将滑动变阻器滑片$P$移至$a$端，读出电压表示数$U_{1}$；
② 闭合开关$S$，将滑动变阻器滑片$P$移至$b$端，读出电压表示数$U_{2}$；
③ 未知电阻$R_{x}$阻值的表达式：$R_{x}=$$\frac{U_1}{U_2 - U_1}R_0$(用$U_{1}$、$U_{2}$、$R_{0}$表示)。

答案： 6. $\frac{U_1}{U_2 - U_1}R_0$
