《2025年全效学习同步学练测九年级物理全一册人教版》

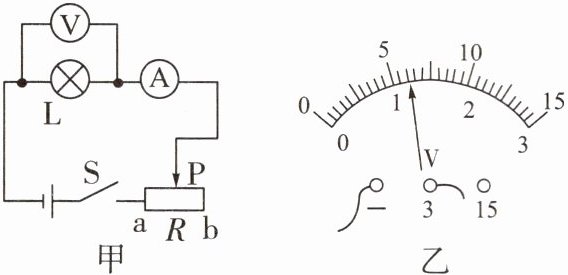

9. 小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。

(1)闭合开关前，应将滑动变阻器的滑片置于b(选填“a”或“b”)端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器断路(选填“短路”或“断路”)；

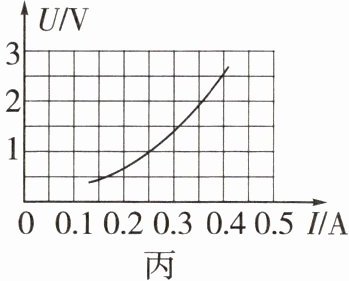

(2)排除故障后，某次实验电压表的示数如图乙所示，为1.2V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为6.25Ω，小灯泡的额定功率为1W；
(3)图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而增大(选填“增大”或“减小”)。

答案： 9.
(1)b 断路
(2)1.2 6.25 1
(3)增大

10. 下列事例中属于防止电流热效应产生危害的是(D)

A.冬天用电暖气取暖
B.家里使用电热水壶烧水
C.利用电烙铁焊接线路板
D.电脑温度过高时，风扇会及时启动，给电脑降温

答案： 10.D

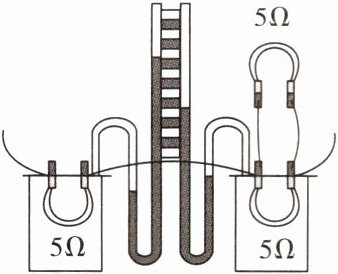

11. 如图是“探究通电导体产生的热量与______大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为______J。

答案： 11.电流 12

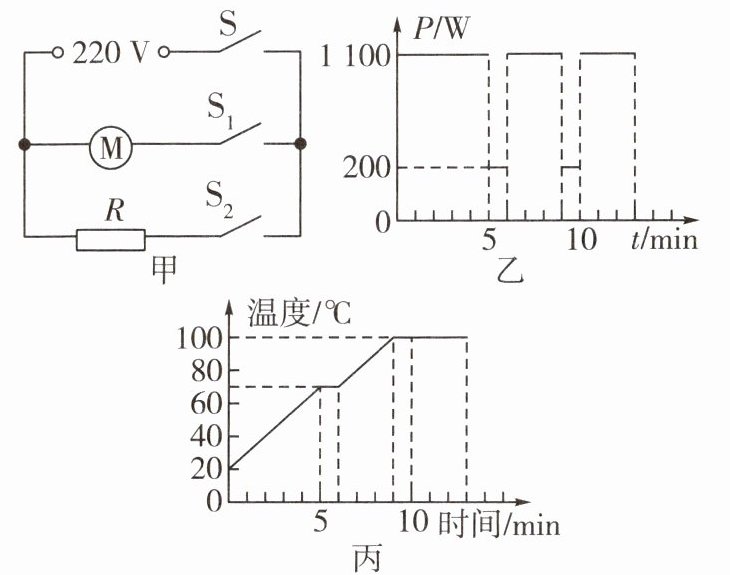

12. 如图甲所示是小明家豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率是200W。R是加热电阻，额定功率是1100W。如图乙、丙所示是此豆浆机做一次豆浆时的工作信息。小明向豆浆机中加入黄豆和清水共1.5kg，下列说法中正确的是(D)


A.由图乙可知，前5min内，加热电阻和电动机同时工作
B.豆浆机正常加热时，电路中的电流为10A
C.豆浆机正常加热时，加热电阻的阻值为242Ω
D.豆浆机正常工作时，做一次豆浆总共消耗的电能是7.5×10⁵J

答案： 12.D

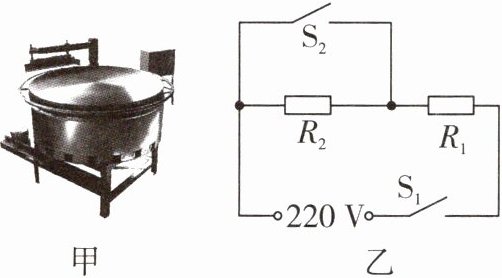

13. 如图甲所示的煎饼锅具有高温和低温两个挡位，图乙是其内部简化电路图。当处于高温挡时，煎饼锅的加热功率为938W，则R₁=51.6Ω；处于低温挡时，煎饼锅的工作电流为1A，通电1min产生的热量为13200J。

答案： 13.51.6 13200

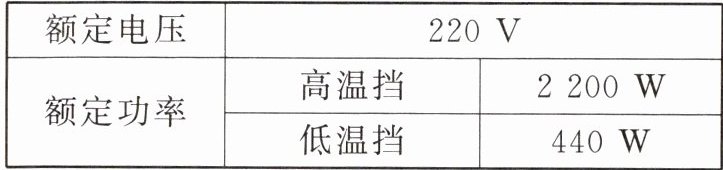

14. 一款电热水龙头的简化电路如图甲所示，表格是它铭牌上的参数。电源电压恒定不变，R₁和R₂为发热电阻，当开关S、S₁均闭合时，通电20s电热水龙头产生的热量是44000J。电阻R₁和R₂的阻值之比是1∶4。

答案： 14.44000 1∶4
