9. 如图所示，开关S闭合后发生的现象是(B)


A.灯不亮，电流表被烧坏
B.灯不亮，电压表有示数
C.灯不亮，电流表指针有明显偏转
D.灯亮，电流表、电压表都有示数

答案： 9.B

10. 在如图所示的电路中，闭合开关S后，发现灯泡L₁不亮，L₂亮，电流表有示数，电压表无示数，则电路出现的故障是(B)


A.L₁断路
B.L₁短路
C.L₂断路
D.L₂短路

答案： 10.B

11. 如图所示的电路，当开关S闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是(D)


A.灯L₁被短路
B.灯L₂被短路
C.灯L₁断路
D.灯L₂断路

答案： 11.D

12. 在如图所示的电路中，小灯泡L₁、L₂规格相同，闭合开关S后，发现L₁不亮，L₂发光。此电路的故障可能是(C)


A.灯L₁短路
B.灯L₂短路
C.灯L₁断路
D.开关S接触不良

答案： 12.C

13. 在如图所示的电路中的圆圈内，填上恰当的电表，使开关S闭合且电路稳定时，小灯泡L能正常发光。

答案：
13.
　

14. 在如图所示的电路中，闭合开关S后，电阻R₁和R₂是串联(选填“串联”或“并联”)的，电流表的示数是0.2A，电压表V₁、V₂的示数分别是2.8V和1.2V，则通过R₁的电流是0.2A，两端电压为1.6V；通过R₂的电流是0.2A，两端电压为1.2V。

答案： 14.串联　0.2　1.6　0.2　1.2

15. 在如图所示的电路中，闭合开关S后，电阻R₁和R₂是并联(选填“串联”或“并联”)的，电流表A₁、A₂的示数分别是0.2A和0.5A，电压表V的示数是2.8V，则通过R₁的电流是0.3A，两端电压为2.8V；通过R₂的电流是0.2A，两端电压为2.8V。

答案： 15.并联　0.3　2.8　0.2　2.8

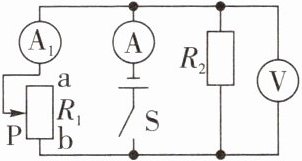

16. 如图所示，电路电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A₁的示数逐渐变小，这一过程中(A)


A.V示数不变，A示数变小
B.V示数不变，A示数变大
C.V示数减小，A示数变大
D.V示数变大，A示数变小

答案： 16.A

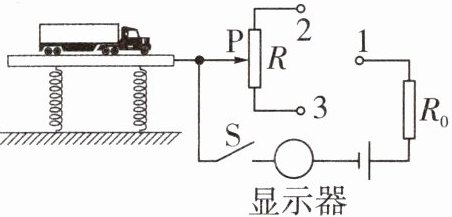

17. 如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数变大，所指示的质量数也增大。则接线柱“1”应与“3”(选填“2”或“3”)连接，该显示器应该是由电流表(选填“电流表”或“电压表”)改装而成的。

答案： 17.3　电流表
