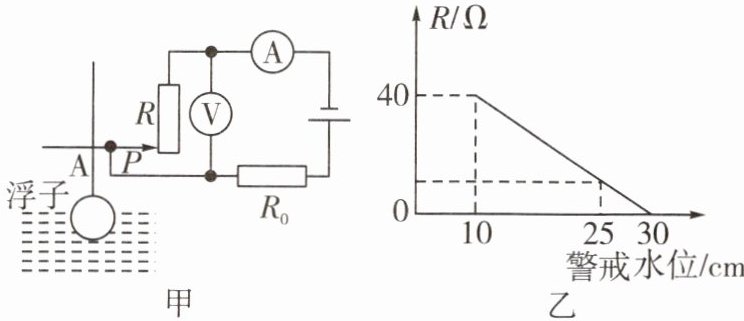

7. 项目化学习 某学习项目小组设计了一个监测水位的装置,其原理如图甲所示。在电路中,电源电压保持不变,$ R_{0} $ 为阻值为 $ 30 \, \Omega $ 的定值电阻,$ R $ 是竖直放置的长条形电阻片,浮子可带动金属滑杆 $ AP $ 在竖直方向上下移动,$ AP $ 与 $ R $ 组成滑动变阻器,当电流表的示数达到某一数值时提醒监测员水位达到警戒值。$ R $ 接入电路的阻值随水位的变化关系如图乙所示,已知当滑片 $ P $ 处于最上端时,电流表示数为 $ 0.3 \, A $。求:

(1)电源电压;
(2)当电流表的示数为 $ 0.15 \, A $ 时,此时的水位;
(3)当达到警戒水位时,整个电路消耗的电功率。
(1)电源电压;
(2)当电流表的示数为 $ 0.15 \, A $ 时,此时的水位;
(3)当达到警戒水位时,整个电路消耗的电功率。
答案:
7.解:
(1)闭合开关,电阻R₀和变阻器R串联接入电路,电压表测滑动变阻器两端的电压,电流表测通过电路的电流,当滑片P处于最上端时为只有R₀的简单电路,电流表测量电路中的电流,电源电压
U=I₀R₀=0.3A×30Ω=9V;
(2)接入电路的阻值随水位的变化关系如图乙,由乙图可知
10×k+b=40①
30×k+b=0②
由①和②可得
k=-2,b=60,
则R=-2h+60③
当电流表的示数为0.15A时,电路的总电阻Rₜ=
$\frac{U}{I}=\frac{9V}{0.15A}=60Ω,$
变阻器连入电路的电阻R=Rₜ-R₀=60Ω-30Ω=30Ω,
所以将R=30Ω带入③式中得到水位h=15cm;
(3)图乙中,警戒水位是25cm,此时滑动变阻器接入电路的电阻为R'=-2×25Ω+60Ω=10Ω,
整个电路消耗的电功率$P=\frac{U²}{R'+R₀}=\frac{(9V)²}{10Ω+30Ω}=2.025W。$
(1)闭合开关,电阻R₀和变阻器R串联接入电路,电压表测滑动变阻器两端的电压,电流表测通过电路的电流,当滑片P处于最上端时为只有R₀的简单电路,电流表测量电路中的电流,电源电压
U=I₀R₀=0.3A×30Ω=9V;
(2)接入电路的阻值随水位的变化关系如图乙,由乙图可知
10×k+b=40①
30×k+b=0②
由①和②可得
k=-2,b=60,
则R=-2h+60③
当电流表的示数为0.15A时,电路的总电阻Rₜ=
$\frac{U}{I}=\frac{9V}{0.15A}=60Ω,$
变阻器连入电路的电阻R=Rₜ-R₀=60Ω-30Ω=30Ω,
所以将R=30Ω带入③式中得到水位h=15cm;
(3)图乙中,警戒水位是25cm,此时滑动变阻器接入电路的电阻为R'=-2×25Ω+60Ω=10Ω,
整个电路消耗的电功率$P=\frac{U²}{R'+R₀}=\frac{(9V)²}{10Ω+30Ω}=2.025W。$

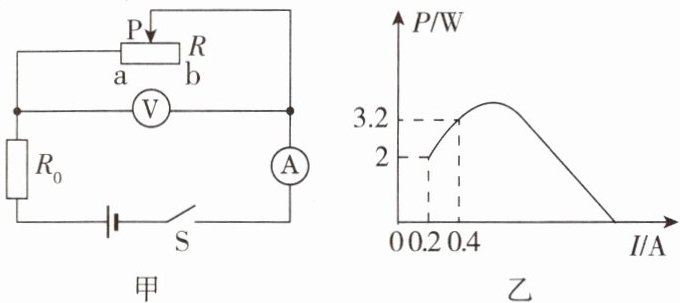

8. 如图甲所示,电源电压保持不变,$ R_{0} $ 为定值电阻,$ R $ 为滑动变阻器。当滑片 $ P $ 由滑动变阻器 $ b $ 端移动到 $ a $ 端的过程中,分别测出几组对应的电压值和电流值,通过计算得出滑动变阻器对应的电功率 $ P $,并画出滑动变阻器的电功率 $ P $ 和电流 $ I $ 的关系图像(如图乙所示)。求:

(1)滑动变阻器的最大阻值;
(2)$ R_{0} $ 的阻值和电源电压;
(3)整个电路的最小电功率和最大电功率之比。
(1)滑动变阻器的最大阻值;
(2)$ R_{0} $ 的阻值和电源电压;
(3)整个电路的最小电功率和最大电功率之比。
答案:
8.解:
(1)由图甲可知,定值电阻R₀与滑动变阻器R串联,电压表测滑动变阻器两端的电压。
由图乙可知,当滑片P在b端时,电路中的电流最小,且I_b=0.2A,P_b=2W,由P=UI=I²R可知,滑动变阻器的最大阻值为$R_b=\frac{P_b}{I_b²}=\frac{(2W)²}{(0.2A)²}=50Ω;$
(2)由图乙可知,当滑片P在某点c处时,电路中的电流I_c=0.4A,P_c=3.2W,所以滑动变阻器接入电路的阻值$R_c=\frac{P_c}{I_c²}=\frac{3.2W}{(0.4A)²}=20Ω;$当滑片P在b端时,电源电压:U=I_c(R₀+R_c)=0.4A×(R₀+20Ω)②,由①②解得:R₀=10Ω,U=12V;
(3)当滑片P在b端时,电路中的电流最小,电路的电功率最小,最小电功率:P_最小=UI_b=12V×0.2A=2.4W,当滑片P在a端时,电路为R₀的简单电路,电路中的电流最大,电路的电功率最大,最大电功率:P_最大$=\frac{U²}{R₀}=\frac{(12V)²}{10Ω}=14.4W,$则整个电路的最小电功率和最大电功率之比$\frac{P_最小}{P_最大}=\frac{2.4W}{14.4W}=\frac{1}{6}。$
(1)由图甲可知,定值电阻R₀与滑动变阻器R串联,电压表测滑动变阻器两端的电压。
由图乙可知,当滑片P在b端时,电路中的电流最小,且I_b=0.2A,P_b=2W,由P=UI=I²R可知,滑动变阻器的最大阻值为$R_b=\frac{P_b}{I_b²}=\frac{(2W)²}{(0.2A)²}=50Ω;$
(2)由图乙可知,当滑片P在某点c处时,电路中的电流I_c=0.4A,P_c=3.2W,所以滑动变阻器接入电路的阻值$R_c=\frac{P_c}{I_c²}=\frac{3.2W}{(0.4A)²}=20Ω;$当滑片P在b端时,电源电压:U=I_c(R₀+R_c)=0.4A×(R₀+20Ω)②,由①②解得:R₀=10Ω,U=12V;
(3)当滑片P在b端时,电路中的电流最小,电路的电功率最小,最小电功率:P_最小=UI_b=12V×0.2A=2.4W,当滑片P在a端时,电路为R₀的简单电路,电路中的电流最大,电路的电功率最大,最大电功率:P_最大$=\frac{U²}{R₀}=\frac{(12V)²}{10Ω}=14.4W,$则整个电路的最小电功率和最大电功率之比$\frac{P_最小}{P_最大}=\frac{2.4W}{14.4W}=\frac{1}{6}。$
