《2025年全效学习同步学练测九年级物理全一册人教版》

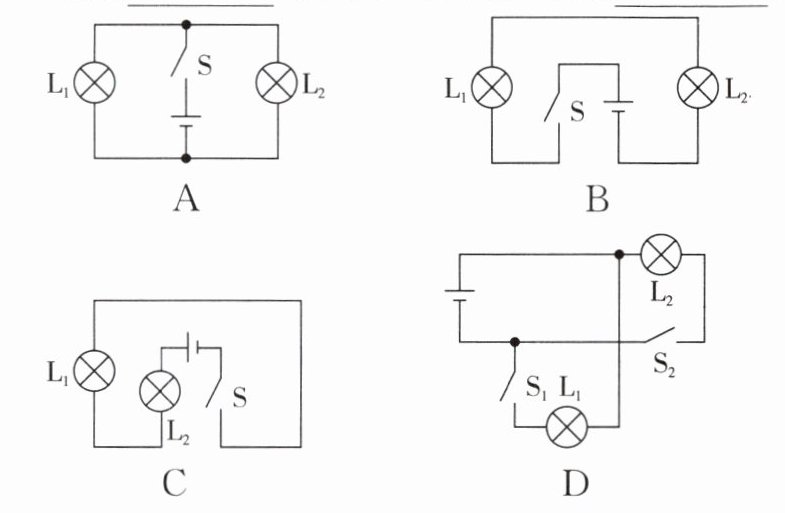

1. 如图所示的几幅电路图，其中属于串联电路的是B、C，属于并联电路的是A、D。

答案： 1. B、C A、D

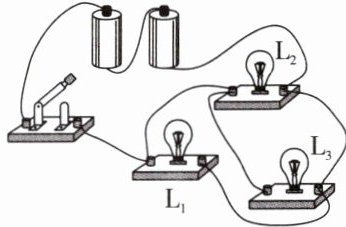

2. 如图所示电路，若要使灯泡和电铃组成并联电路，则需闭合开关______，同时闭合开关 $ S_{2} $、$ S_{3} $，则灯泡______，电铃______。（后两空均选填“工作”或“不工作”）

答案： 2. S₁、S₃ 不工作 工作

3. 下列关于如图所示电路的判断，正确的是(D)

A.只闭合开关 $ S_{1} $ 时，灯泡 $ L_{1} $、$ L_{3} $ 并联
B.只闭合开关 $ S_{2} $ 时，灯泡 $ L_{2} $、$ L_{3} $ 并联
C.只闭合开关 $ S_{2} $、$ S_{3} $ 时，灯泡 $ L_{2} $、$ L_{3} $ 串联
D.闭合所有开关时，灯泡 $ L_{1} $、$ L_{2} $ 并联，$ L_{3} $ 短路

答案： 3. D

4. 下列关于如图所示电路(开关闭合时)的说法，正确的是(C)

A.$ L_{1} $ 和 $ L_{2} $ 是串联的
B.只有 $ L_{2} $ 和 $ L_{3} $ 是并联的
C.$ L_{1} $、$ L_{2} $、$ L_{3} $ 是并联的
D.以上说法都不对

答案： 4. C

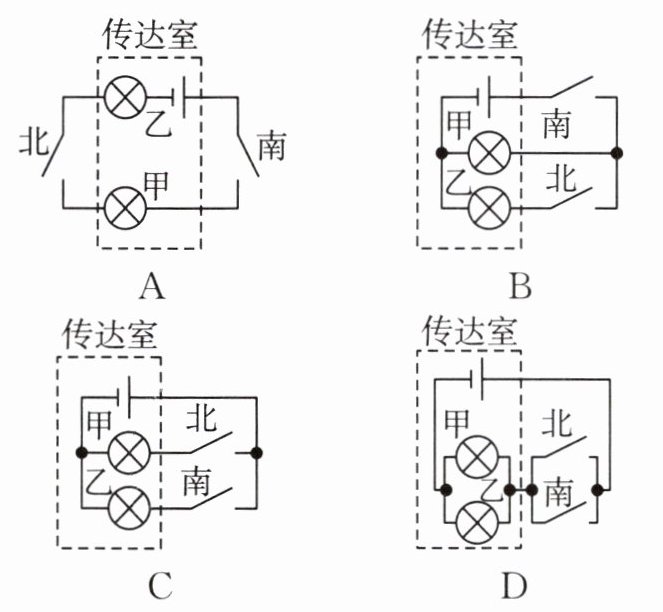

5. 教材改编 学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是(C)

答案： 5. C

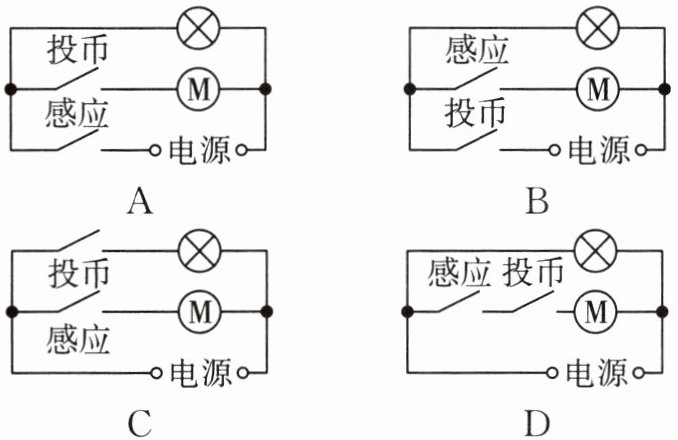

6. 某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是(B)

答案： 6. B

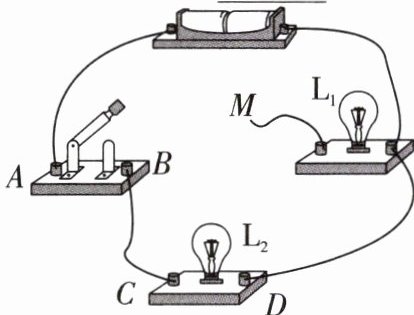

7. 在图中要连接一个两盏灯的并联电路，小聪想用开关控制两盏灯，应将线端 $ M $ 接在图中B点；小丽想用开关只控制灯 $ L_{2} $，则应将线端 $ M $ 接在图中A点。

答案： 7. B A

8. 某船上装有平衡警示电路，其中 $ S $ 为重力开关，金属片 $ M $ 可绕 $ O $ 点自由转动。当船水平时，$ M $ 在导线 $ a $、$ b $ 中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。

答案：
8.
