《2025年全效学习同步学练测九年级物理全一册人教版》

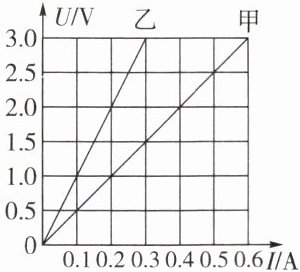

1. 通过定值电阻甲、乙的电流与其两端电压的关系图像如图所示。现将甲和乙并联后接在电压为 3 V 的电源两端。下列分析正确的是(C)


A.$ R_{甲}:R_{乙}=2:1 $
B.$ U_{甲}:U_{乙}=2:1 $
C.$ I_{甲}:I_{乙}=2:1 $
D.$ I_{乙}:I_{甲}=2:1 $

答案： 1.C

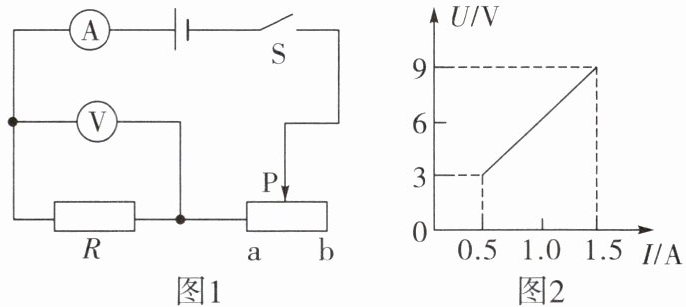

2. 如图 1 所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片 P 从 b 端滑到 a 端，电压表示数 U 与电流表示数 I 的变化关系如图 2 所示，下列说法中不正确的是(C)

A.电源电压是 9 V
B.定值电阻 R 的阻值是 6 Ω
C.滑动变阻器的阻值范围是 0～18 Ω
D.当定值电阻 R 出现接触不良时，电流表示数为 0，电压表示数为 9 V

答案： 2.C

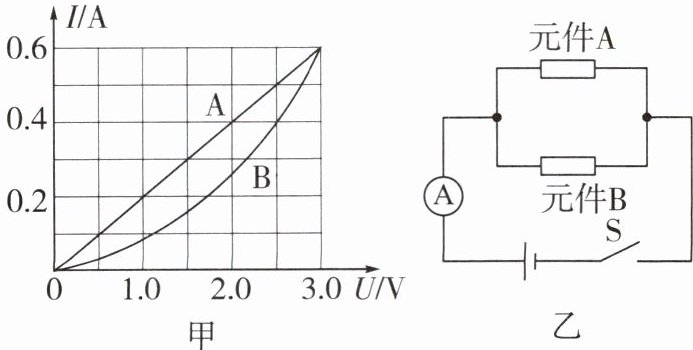

3. 有两个电路元件 A 和 B，通过元件的电流与其两端电压的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关 S，这时电流表的示数为 0.9 A。则下列说法错误的是(B)

A.A 为定值电阻，阻值为 5 Ω
B.电源电压为 3 V
C.通过 A 的电流为 0.5A
D.通过 B 的电流为 0.4A

答案： 3.B

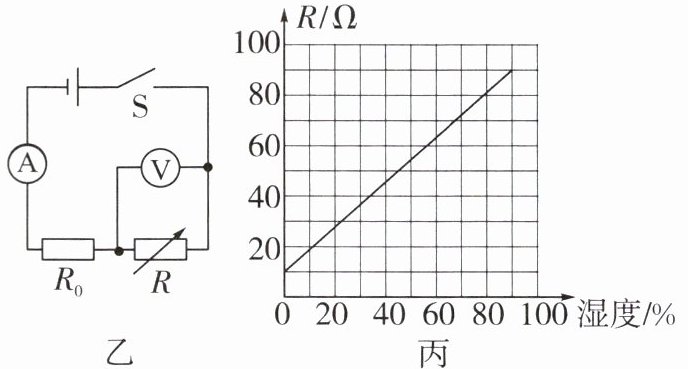

4. 日常生活(多选)如图所示，图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为 12 V，定值电阻 $ R_0 $ 的阻值为 20 Ω。湿敏电阻 R 的阻值随湿度变化的关系如图丙所示。以下说法中正确的是(CD)


A.湿度减小湿敏电阻的阻值增大
B.湿度增大电流表示数增大
C.湿度为 80％时，电流表的示数为 0.12 A
D.电压表的示数为 6 V 时，监测到空气的湿度为 10％

答案： 4.CD

5. 如图甲所示的电路，电源电压为 9 V，小灯泡 L 的额定电压为 4 V，图乙是小灯泡 L 的电流 I 随其两端电压 U 变化的图像。当 S 闭合，将滑动变阻器 R 的滑片 P 移到中点时，小灯泡 L 恰好正常发光，则滑动变阻器 R 的最大阻值为 20 Ω。移动滑片 P，当通过小灯泡 L 的电流为 0.4 A 时，滑动变阻器 R 接入电路的阻值为 16.25 Ω。

答案： 5.20 16.25
