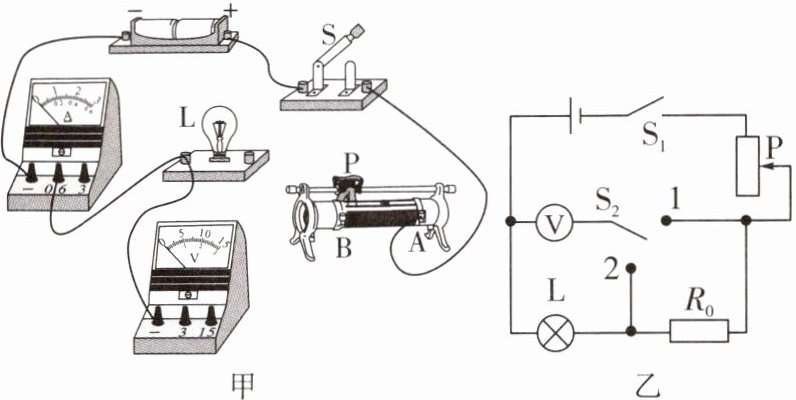

7. 某探究小组要测量一个标有“2.5V”字样的小灯泡在正常发光时的电阻，连接了如图甲所示的部分电路，已知电源电压恒定，滑动变阻器规格为“50Ω 2A”。

(1) 该实验的原理是；

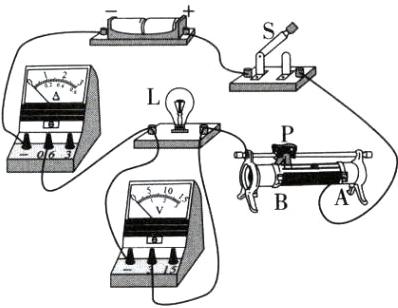

(2) 请用笔画线代替导线，将图中的电路补充完整；
(3) 若连接电路后，闭合开关S，发现无论怎样调节滑动变阻器，电流表和电压表的示数都不变且较小，出现这种现象的原因是____；
(4) 若将滑动变阻器的下接线柱A端接入电路，正确连接电路后，闭合开关S，滑片P向(选填“左”或“右”)滑动时，小灯泡L变亮；
(5) 在移动滑片P的过程中，应该观察表的示数，使小灯泡L正常发光；
(6) 当小灯泡正常发光时，电流表示数为0.25A，则小灯泡正常发光时的电阻是Ω；
(7) 完成实验后，小组又设计了如图乙所示的电路图，测量该小灯泡L正常发光时的电阻，R₀为定值电阻，S₂为单刀双掷开关，实验步骤如下：
①闭合开关S₁，将开关S₂拨到触点2，移动滑片P，使电压表的示数U₁=V；
②保持滑片P的位置不变，再将开关S₂拨到触点1，读出电压表的示数并记为U₂；
③该小灯泡正常发光时的电阻R_L=(用U₁、U₂、R₀表示)。

答案：
7.
(1)$R=\frac{U}{I}$
(2)

(3)滑动变阻器下方两个接线柱接到电路中
(4)右
(5)电压
(6)10
(7)①2.5 ③$\frac{U_{1}R_{0}}{U_{2}-U_{1}}$
