《2025年全效学习同步学练测九年级物理全一册人教版》

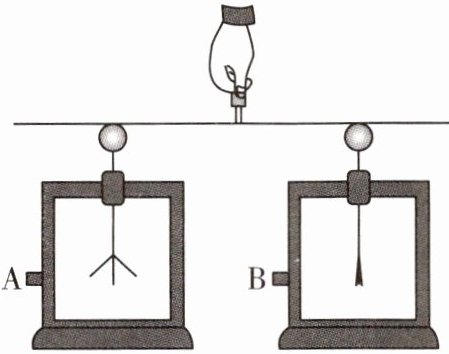

12. 如图所示，取两个相同的验电器 $ A $ 和 $ B $，使 $ A $ 带负电，$ B $ 不带电，用带有绝缘手柄的金属棒把 $ A $ 和 $ B $ 连接起来。下列说法正确的是(B)


A.$ B $ 中正电荷通过金属棒流向 $ A $，$ A $ 金属箔的张角减小
B.$ A $ 中的自由电子通过金属棒流向 $ B $，$ B $ 金属箔的张角增大
C.$ A $ 中负电荷通过金属棒流向 $ B $，$ B $ 中正电荷通过金属棒流向 $ A $
D.金属棒中瞬间电流的方向从 $ A $ 流向 $ B $，$ B $ 金属箔的张角增大

答案： 12.B

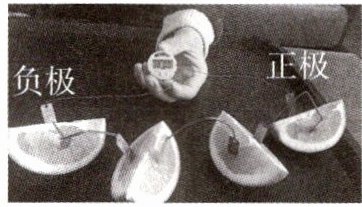

13. 跨学科 如图所示，小芳自制水果电池的正极是铜片，负极是铝片。下列说法中正确的是(A)


A.电路中电流方向是从铜片经发光二极管流向铝片
B.电路中电流方向与电子定向移动方向一致
C.水果的作用是给电路提供自由电子
D.水果中发生的能量转化是电能转化为化学能

答案： 13.A

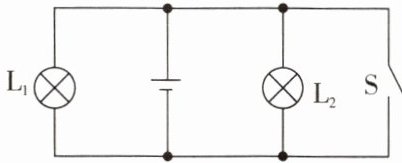

14. 教材改编 如图所示，开关 $ S $ 闭合时，可能发生的现象是(C)


A.$ L_1 $ 被烧坏
B.$ L_2 $ 被烧坏
C.电源被烧坏
D.$ L_1 $、$ L_2 $ 均被烧坏

答案： 14.C

15. 无线磁吸充电宝使用方便、便携性强，使用过程中不会因为数据线的拉扯而影响手机。如图所示，无线磁吸充电宝给手机电池充电的过程中，手机电池相当于电路中的(D)


A.电源
B.开关
C.导线
D.用电器

答案： 15.D

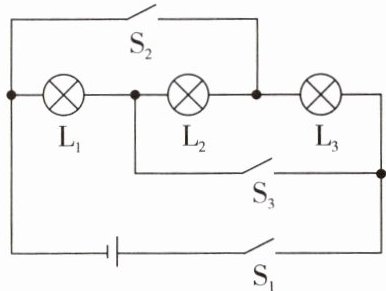

16. 如图所示的电路中，只闭合 $ S_1 $、$ S_2 $ 时，灯L₃会发光，再闭合 $ S_3 $，能发光的灯是L₁、L₂、L₃。
]

答案： 16.L₃　L₁、L₂、L₃

17. 如图所示，根据实物连接图在虚线框中画出对应的电路图。

]

答案：
17.
　

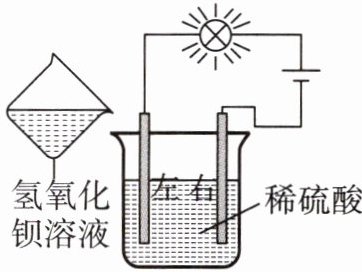

18. 跨学科实践 如图所示，稀硫酸能够导电，是因为存在硫酸根离子(带负电)，通电时硫酸根离子的运动方向是从右向左(前两空均选填“左”或“右”)。当向盛有稀硫酸的烧杯中逐渐加入氢氧化钡溶液时，溶液中离子结合产生白色沉淀。此时小灯泡会变暗。当液体 $ pH = 7 $，即溶液中没有自由移动的离子时，可以观察到的现象是小灯泡熄灭。
]

答案： 18.右　左　暗　小灯泡熄灭
