12. 如图所示,甲、乙两个瓶子中装有质量相等的煤油,瓶内各插有一根电阻丝。电阻丝的电阻分别为Rₐ = 10 Ω,Rᵦ = 20 Ω。两瓶中各插入一支温度计。在测量两瓶煤油的温度后,闭合开关,通电100 s后记录两瓶煤油的温度。把通电时间和温度升高量填在表中,这就是表中的第1组和第3组数据。然后,将通电时间改为200 s,重复这个实验,获得第2组和第4组数据并填在表中。随后,调节滑动变阻器,使通电电流增大为原来的2倍,重新进行上述实验,记录相关的数据,如表3、表4所示。
表1 甲瓶中的数据

|数据编号|第1组|第2组|
|电流/A|0.3|0.3|
|电阻/Ω|10|10|
|通电时间/s|100|200|
|温度升高量/℃|1.5|3|

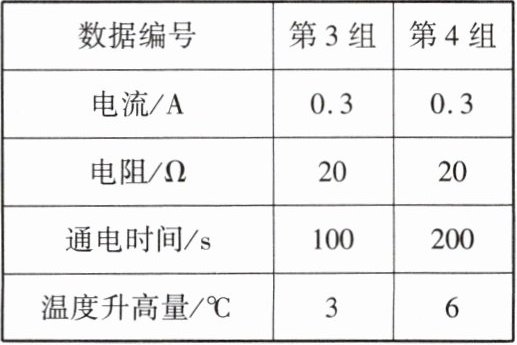

表2 乙瓶中的数据
|数据编号|第3组|第4组|
|电流/A|0.3|0.3|
|电阻/Ω|20|20|
|通电时间/s|100|200|
|温度升高量/℃|3|6|

表3 甲瓶中的数据
|数据编号|第5组|第6组|
|电流/A|0.6|0.6|
|电阻/Ω|10|10|
|通电时间/s|100|200|
|温度升高量/℃|6|12|

表4 乙瓶中的数据
|数据编号|第7组|第8组|
|电流/A|0.6|0.6|
|电阻/Ω|20|20|
|通电时间/s|100|200|
|温度升高量/℃|12|24|

根据表格,回答下列问题。
(1)分析比较第1组与第2组(或3与4、5与6、7与8组)可得出初步结论：在通过电流相等时,同一导体(电阻不变)产生的热量与通电时间成正比。
(2)如果想探究在通电时间相等时,同一导体(电阻不变)产生的热量和通过的电流大小有什么关系,那么应对1、5或2、6或3、7或4、8组数据进行比较。
(3)分析比较1、3或2、4或5、7或6、8(填实验组序号)可得出结论：在通电电流和通电时间相同时,导体的电阻越大,产生的热量越多。

答案：
(1)在通过电流相等时,同一导体(电阻不变)产生的热量与通电时间成正比
(2)1、5或2、6或3、7或4、8
(3)1、3或2、4或5、7或6、8

13. 标有“220 - 500”字样的电熨斗正常工作时的电流是多大？它的电阻值是多大？电熨斗正常工作1 min产生多少热量？

答案： 2.27 A 96.8 Ω 3×10⁴ J
