《2025年同步练习册青岛出版社九年级物理全一册人教版》

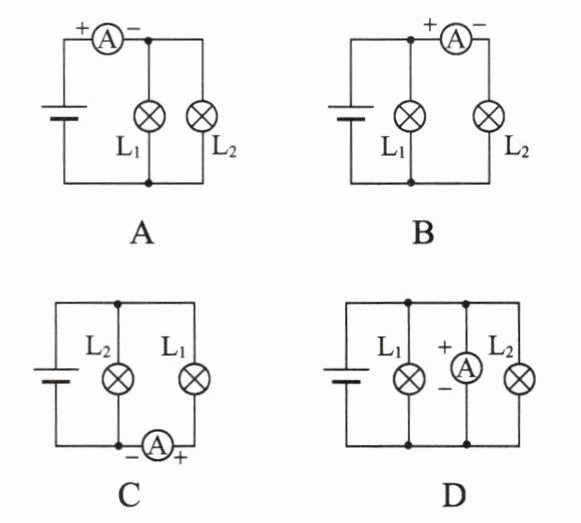

3. 在如图所示的电路图中,能正确测量通过灯泡$L_1$的电流的是(C).

答案： C

4. 关于电流表的使用,下列说法错误的是(A).
A.测量电流时,若不知道被测电流的大小,应选择较小的测量范围
B.不允许将电流表直接接在电源两极上
C.在“用电流表测量电路中的电流”的实验中,将$0\sim0.6\ A$的测量范围接入电路,而一位同学却按$0\sim3\ A$的测量范围读数,读得$2.4\ A$,电路中实际电流为$0.48\ A$
D.用电流表测电路中的电流时,指针向没有刻度的一侧偏转,这是因为把正、负接线柱接反了

答案： A

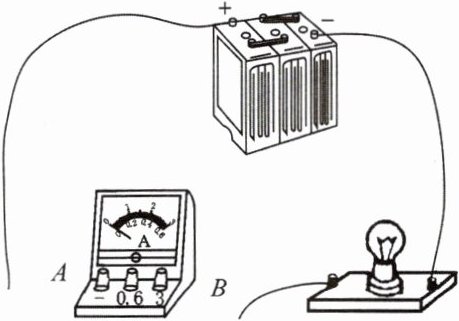

1. 在如图所示的电路中,用电流表测量小灯泡中的电流,估计小灯泡中的电流大约为$0.7\ A$,请将$A$、$B$线头接入合适的接线柱.

答案：

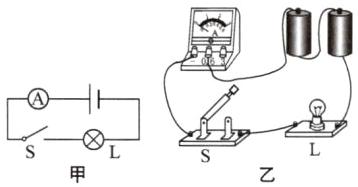

2. 小雁要测量通过灯丝的电流大小.
(1) 请帮她设计电路图,用笔画线代替导线将实物连接起来.


(2) 在不了解电路中电流大小时,应先选择电流表的______测量范围,进行试触,观察指针偏转情况后再闭合开关.

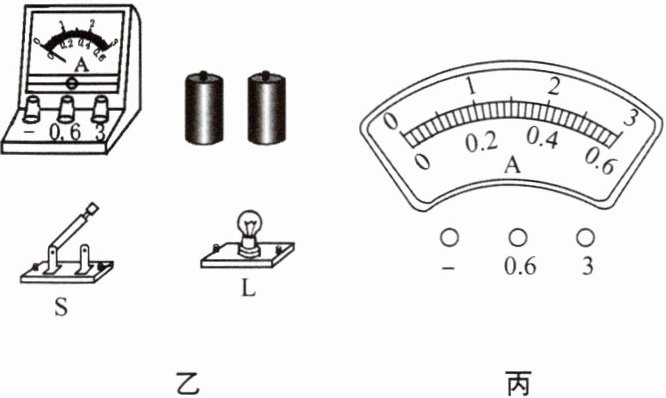

(3) 找到合适的测量范围后闭合开关,电流表指针刚好指在$0.3\ A$处,请在图丙中选择合适的接线柱并标出电流表指针所在的位置.

答案：

(1)
(2)较大
(3)
