《2025年同步练习册青岛出版社九年级物理全一册人教版》

探究电流与电阻关系.
(1) 器材：电源,导线,开关,$ 10 \Omega $、$ 20 \Omega $、$ 30 \Omega $的定值电阻,电流表,电压表,______.
(2) 请你设计电路图,画在线框中.

[img]

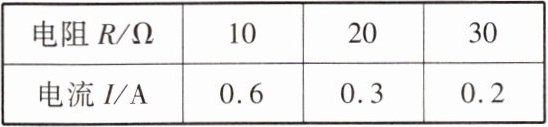

① 检查无误后,闭合开关,移动滑片,测量并记下电压和电流的值,填入表格.
② 断开开关,在 $ ab $ 间分别更换 $ 20 \Omega $、$ 30 \Omega $的电阻后移动滑片,使______保持不变,记下对应的电流值,并将其填入表格.
③ 根据实验数据得出结论.
$ U = 6 V $

(3) 结论：当电压一定时,导体中的电流与______成______比.

答案：

(1)滑动变阻器
(2)

②定值电阻两端的电压
(3)导体的电阻 反

探究通过导体的电流跟电压、电阻的关系.
(1) 器材：电源、导线、开关、3 个______的定值电阻、电流表、电压表、滑动变阻器.
(2) 实验过程：

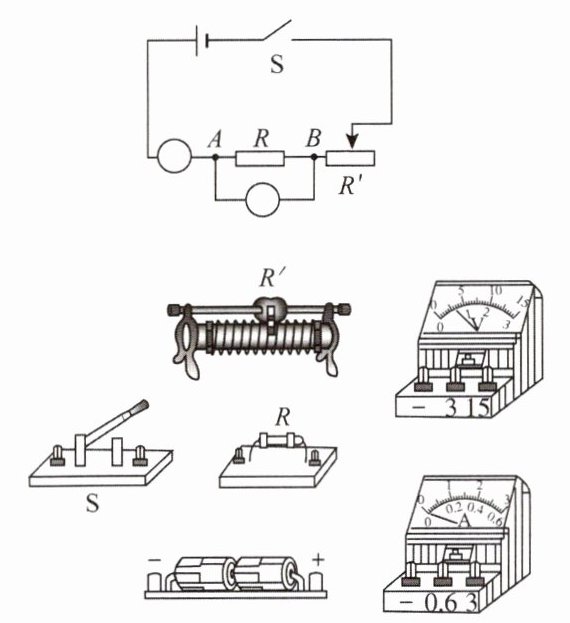

① 按电路图连接电器,请将电路图和实物图填画完整.

② 首先在电路中连入阻值为 $ 5 \Omega $ 的定值电阻.
③ 检查无误后闭合开关,移动滑片,测量并记下几组电压和电流的值,填入表 1.
④ 断开开关,在 $ AB $ 间分别更换 $ 10 \Omega $、$ 15 \Omega $的电阻后,向______移动滑动变阻器的滑片,保证______相同,记录几组电流的值,填入表 2.
⑤ 将滑动变阻器滑片向右移动时,电流表的示数将______.
⑥ 分析表格,得出结论.

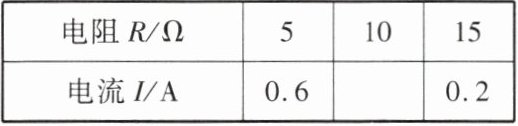

(3) 请将下面表格补充完整.

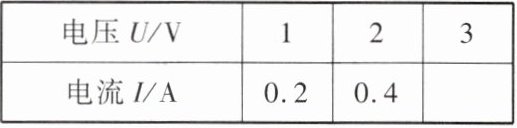

表 1：$ R = 5 \Omega $

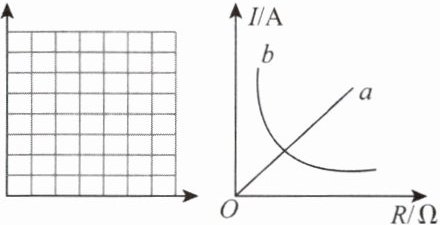

(4) 请利用表中数据,用描点法画出表 1 中电阻的 $ I - U $ 图像. 符合表 2 的图线是______.

答案：

(1)阻值不同
(2)①电路图和实物图如甲、乙所示:


④右 定值电阻两端电压 ⑤变小
(3)0.6 0.3
(4)如图丙所示: b
