14. 如图所示,电源电压不变。$R_1$是光敏电阻,其阻值大小随光照强度的增强而减小。闭合开关S后,当光照强度增大时,下列说法正确的是(BCD)。

A.通过$R_2$的电流变大
B.电路总电阻变小

$C.R_1$消耗的电功率变大
D.要保持电流表示数不变,应将$R_2$的滑片P向右移

答案： BCD

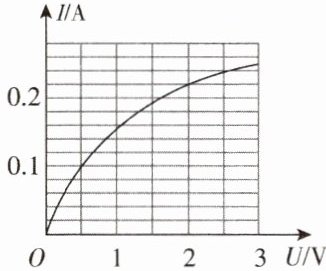

15. 如图是小明利用伏安法测量小灯泡电功率时得到的U-I图像,小灯泡的额定电压为2V,下列说法正确的是(ABD)。

A.当小灯泡两端电压是1.5V时,小灯泡的电阻为6Ω
B.小灯泡的额定功率为0.6W
C.通过这个实验告诉我们：小灯泡的电阻随电压的增大而减小
D.将小灯泡和一个阻值最大为10Ω的滑动变阻器并联后,小灯泡正常工作,则滑动变阻器的功率最小为0.4W

答案： ABD

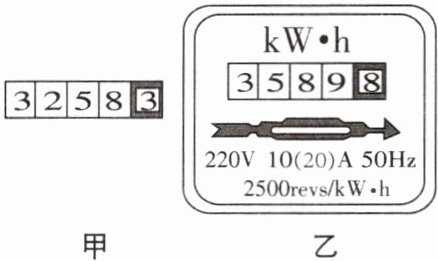

16. 小红家上月末抄表时电能表的示数如图甲所示,到本月末抄表时电能表的示数如图乙所示,则她家本月用电为331.5度。从表盘上你还能获得的信息有电能表额定电压为220 V(写出1条即可)。

答案： 331.5 电能表额定电压为220 V

17. 电炉丝热得发红而导线几乎不热,是因为电炉丝和导线是串联,通过的电流和通电时间相同,而电炉丝的电阻比导线的大,所以有此现象。

答案： 串联 电流 大

18. 小明同学利用如图甲所示的电路图测量额定电压为2.5V的小灯泡的功率。



(1) 请按照如图甲所示的电路,用笔画线表示导线,在图乙中完成实物连接。
![img alt=18
(1)]

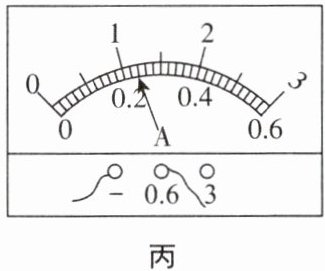

(2) 调节滑动变阻器滑片P,当电压表示数为额定电压时,电流表示数如图丙所示,其读数为0.24A,则该小灯泡的额定功率为0.6W。

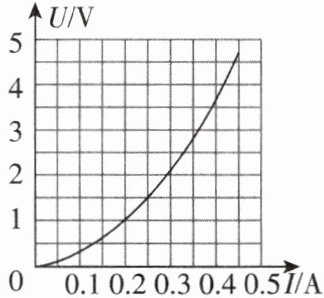

(3) 小明同学在调节滑动变阻器滑片P的过程中,绘制出电流表与电压表示数变化关系的图像如图所示。当电流表示数为0.1A时,小灯泡的实际功率为0.05W。

(4) 滑片向左滑动的过程中,灯泡的亮度变小,说明灯泡的亮度取决于实际功率。

答案：
(1)![img alt=18
(1)]
(2)0.24 0.6
(3)0.05
(4)小 实际功率
