《2025年同步练习册青岛出版社九年级物理全一册人教版》

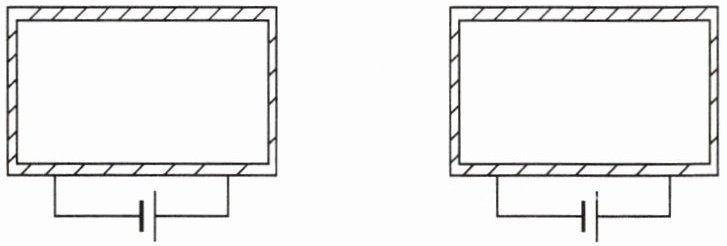

5. 请在如图所示的黑箱中画出一个开关同时控制两盏灯同时亮或同时灭的可能的方法.

答案：
5.

6. 根据文字叙述要求设计电路.
(1) 给你两盏灯、两个开关、一个电池组和若干导线来设计家中部分电路,要求：开关都闭合时,两盏灯都亮；只闭合 $ S_2 $ 时,只有指示灯 $ L_2 $ 亮；只闭合 $ S_1 $ 时,客厅灯 $ L_1 $、指示灯 $ L_2 $ 都不亮.
(2) 给你两盏灯、两个开关、一个电池组和若干导线来设计电路,要求：开关都闭合时,只有灯 $ L_1 $ 亮；只闭合开关 $ S_1 $ 时,两灯都亮；只闭合开关 $ S_2 $ 时,两灯都不亮.

答案：
6.
(1)
(2)

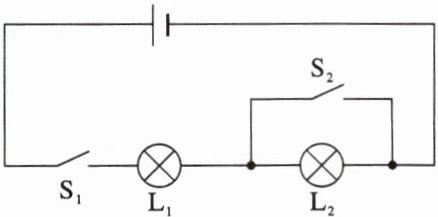

7. 根据如图所示的电路回答问题.

(1) 只闭合开关 $ S_1 $,灯L₁和L₂都发光；
(2) 只闭合开关 $ S_2 $,灯L₁和L₂都不发光；
(3) 开关 $ S_1 $ 和 $ S_2 $ 都闭合,灯L₁发光.

答案： 7.
(1) L₁和L₂都发光
(2) L₁和L₂都不发光
(3) L₁发光

8. 在如图所示的电路中,请画出以下情况对应的等效电路图.

(1) 只闭合开关 $ S_1 $ 时：
(2) 只闭合开关 $ S_3 $ 时：
(3) 同时闭合开关 $ S_2 $、$ S_3 $ 时：
(4) 同时闭合开关 $ S_1 $、$ S_3 $ 时：

答案：
8.
(1)
(2)
(3)
(4)
