《2025年同步练习册青岛出版社九年级物理全一册人教版》

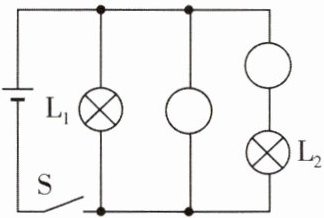

19. 如图所示的电路中,在 ○ 内填上最合适的电表(电流表或电压表),使两灯在闭合开关后都能正常发光。

答案：

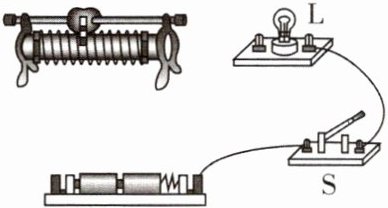

20. 请完成如图所示的实物图,要求开关 $ S $ 闭合,滑片向右移动时灯 $ L $ 变亮。

答案：

21. 小明同学通过实验对串联电路电压规律进行了探究。
[猜想与假设] 串联电路总电压等于各用电器两端的电压之和。
[设计与进行实验]
(1) 按如图所示的电路图连接电路时,开关必须 断开。
(2) 实验中应选择规格 不相同 (选填“相同”或“不相同”)的灯泡。
(3) 用电压表测出 $ L_1 $ 两端的电压。
(4) 在测 $ L_2 $ 两端的电压时,小明为节省时间,采用以下方法：电压表所接的 B 接点不动,只断开 A 接点,并改接到 C 接点上. 小明 不能 (选填“能”或“不能”)测出 $ L_2 $ 两端的电压,原因是 电压表正、负接线柱接反了。

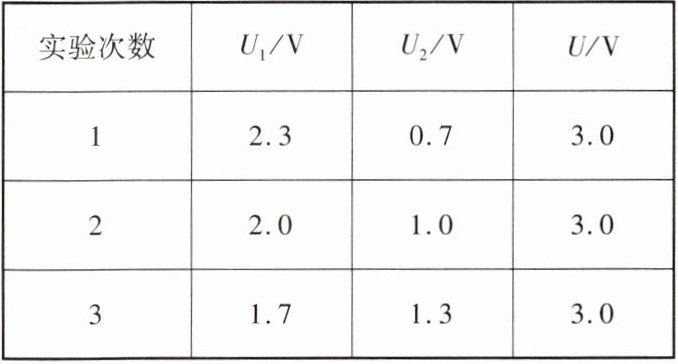

(5) 改进方法后,测出 AB、BC、AC 间的电压分别为 $ U_1 $、$ U_2 $、$ U $,记录在表格中,小明分析实验数据,得出结论： $U=U_{1}+U_{2}$ (用公式表示.)

| 实验次数 | $ U_1 $/V | $ U_2 $/V | $ U $/V |
| :---: | :---: | :---: | :---: |
| 1 | 2.3 | 0.7 | 3.0 |
| 2 | 2.0 | 1.0 | 3.0 |
| 3 | 1.7 | 1.3 | 3.0 |

(6) 进行多次实验的主要目的是 寻找普遍规律 (选填“寻找普遍规律”或“减小误差”)。

答案：
(1)断开
(2)不相同
(4)不能 电压表正、负接线柱接反了
(5)$U=U_{1}+U_{2}$
(6)寻找普遍规律

22. 小明在做“探究影响导体电阻大小的因素”实验时,做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。

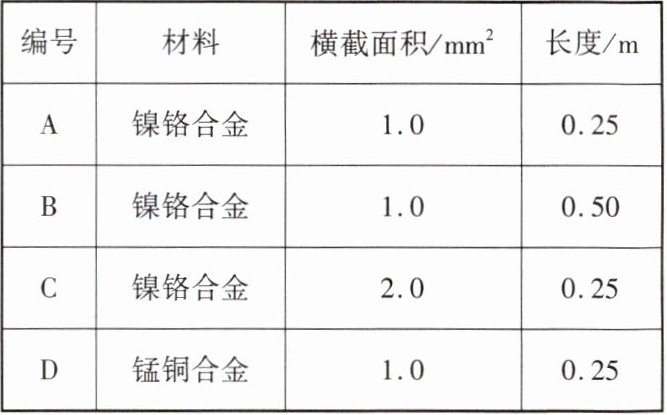

实验室提供了 4 根电阻丝,其规格、材料如表所示：

| 编号 | 材料 | 横截面积$/mm^2 $| 长度/m |
| :---: | :---: | :---: | :---: |
| A | 镍铬合金 | 1.0 | 0.25 |
| B | 镍铬合金 | 1.0 | 0.50 |
| C | 镍铬合金 | 2.0 | 0.25 |
| D | 锰铜合金 | 1.0 | 0.25 |

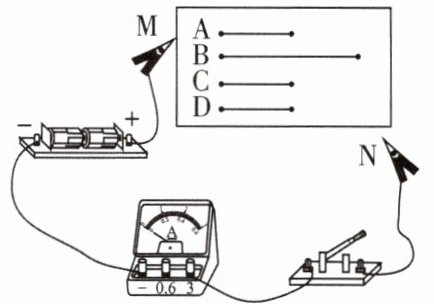

(1) 如图所示的电路中,在 M、N 之间分别接入不同电阻丝,闭合开关,通过观察 电流表示数 来比较导体电阻大小。
(2) 为了验证猜想一,可在 M、N 之间分别接入 A、B (填编号)两根电阻丝. 闭合开关,记下电流表的示数,分析比较这两根电阻丝电阻的大小。
(3) 在 M、N 之间分别接入 A、C 两根电阻丝. 闭合开关,发现接电阻丝 C 时电流表的示数较大,分析比较 A、C 两根电阻丝电阻的大小,可以得出结论： 在电阻丝材料、长度相同的情况下,电阻丝的电阻与横截面积有关,横截面积越大,电阻越小 。

答案：
(1)电流表示数
(2)A、B
(3)在电阻丝材料、长度相同的情况下,电阻丝的电阻与横截面积有关,横截面积越大,电阻越小
