《2025年同步练习册青岛出版社九年级物理全一册人教版》

7. 将两只滑动变阻器按如图所示方法连接,要使这两只变阻器连入电路的电阻最大,应把滑片 $ P_1 $、$ P_2 $ 如何放置？(A)

A.滑片 $ P_1 $ 放在最右端,滑片 $ P_2 $ 也放在最右端
B.滑片 $ P_1 $ 放在最左端,滑片 $ P_2 $ 也放在最左端
C.滑片 $ P_1 $ 放在最右端,滑片 $ P_2 $ 放在最左端
D.滑片 $ P_1 $ 放在最左端,滑片 $ P_2 $ 放在最右端

答案： A

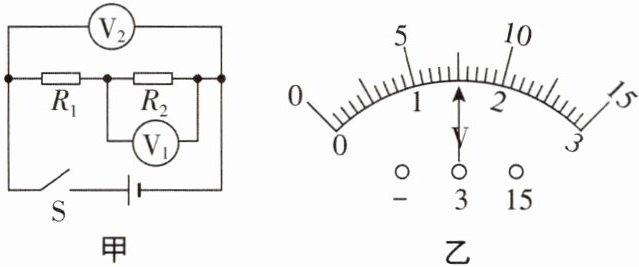

8. 如图甲所示的电路中,闭合开关 $ S $ 后,两个电压表指针偏转均如图乙所示,则 $ R_1 $、$ R_2 $ 两端电压分别为(B)。
A. 1.5 V 7.5 V
B. 6 V 1.5 V
C. 3 V 7.5 V
D. 7.5 V 6 V

答案： B

9. 用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等. 由此判断两盏电灯的连接方式是(C)。
A.一定是串联
B.一定是并联
C.串联、并联都有可能
D.一定不是串联

答案： C

10. 如图所示,闭合开关,灯 $ L_1 $、$ L_2 $ 都不发光,电压表示数接近电源电压,已知电路中只有一处故障,原因可能是(B)。

A.$ L_1 $ 被短接
B.$ L_1 $ 断路
C.$ L_2 $ 被短接
D.$ L_2 $ 断路

答案： B

11. 取一个橙子,把铜片、铁片插入其中,就制成了一个水果电池. 用电压表测量电压如图所示,下列说法正确的是(AB)。

A.铜片是水果电池的正极
B.两个相同的水果电池串联后可提供更高电压
C.该水果电池的电压是 3 V
D.电压表的分度值为 0.5 V

答案： AB

12. 小明用如图所示的器材探究“影响电阻大小的因素”,a、b 为长度一样的镍铬合金丝,b 比 a 的横截面积大. 关于此实验,下列说法错误的是(ACD)。

A.小灯泡越亮,表示接入的合金丝电阻越大
B.利用此装置能探究导体电阻大小和横截面积、长度的关系
C.利用此装置只能探究导体电阻大小和横截面积的关系
D.为了准确比较两条合金丝的电阻,可在电路中串联一个电压表

答案： ACD
