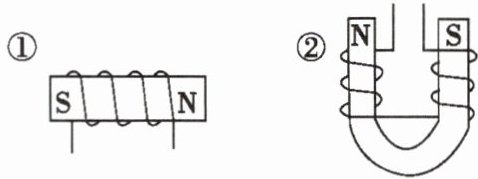

4. 在下列各图中标出通电螺线管的N、S极.

答案：
①
　　

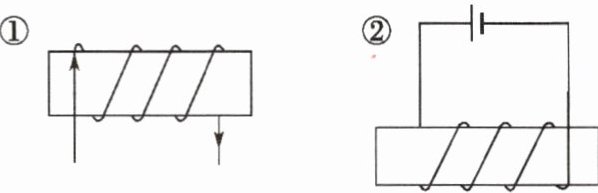

5. 在下列各图中标明螺线管中的电流方向.

答案：
①
　　　　　　　　

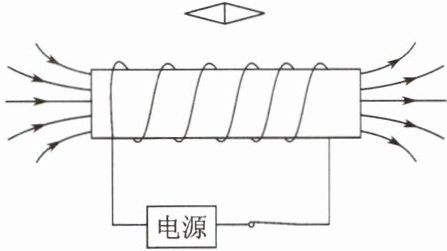

6. 如图所示,根据通电螺线管的磁感线方向,标出电源的正、负极和小磁针的N极.

答案：

1. 下列装置中,用到电磁铁的是(C).
A.电灯
B.包上的磁搭扣
C.电磁起重机
D.电饭锅

答案： C

2. 在探究“影响电磁铁磁性强弱”的实验中,某兴趣小组利用两个外形相同但匝数不同的电磁铁连接如图所示的电路.

(1) 闭合开关 S,电磁铁能(选填“能”或“不能”)吸引大头针;断开开关,电磁铁不能吸引大头针,说明电磁铁通电时有磁性,断电时无磁性.
(2) 闭合开关 S,乙吸引大头针数量多,说明外形相同的电磁铁通入相同的电流,线圈匝数越多,磁性越强.
(3) 闭合开关 S,向左移动滑动变阻器的滑片 P,发现两电磁铁吸引大头针数量都变多,说明外形相同,匝数相同的电磁铁,通入电流越大,磁性越强.
(4) 去掉甲的铁芯,闭合开关后发现它吸引大头针数量减少,这就说明电磁铁的铁芯具有增强磁性的作用.
(5) 实验中利用吸引大头针数量多少反映磁性强弱,利用了科学研究方法中的转换法.

答案：
(1)能 不能 电磁铁通电时有磁性,断电时无磁性
(2)乙 外形相同的电磁铁通入相同的电流,线圈匝数越多,磁性越强
(3)左 外形相同,匝数相同的电磁铁,通入电流越大,磁性越强
(4)减少 增强磁性
(5)磁性强弱 转换
