《2025年同步练习册青岛出版社九年级物理全一册人教版》

4. 请你根据下图所给的实验器材设计测量小灯泡电阻的实验.


(1) 在线框内画出实验电路图.

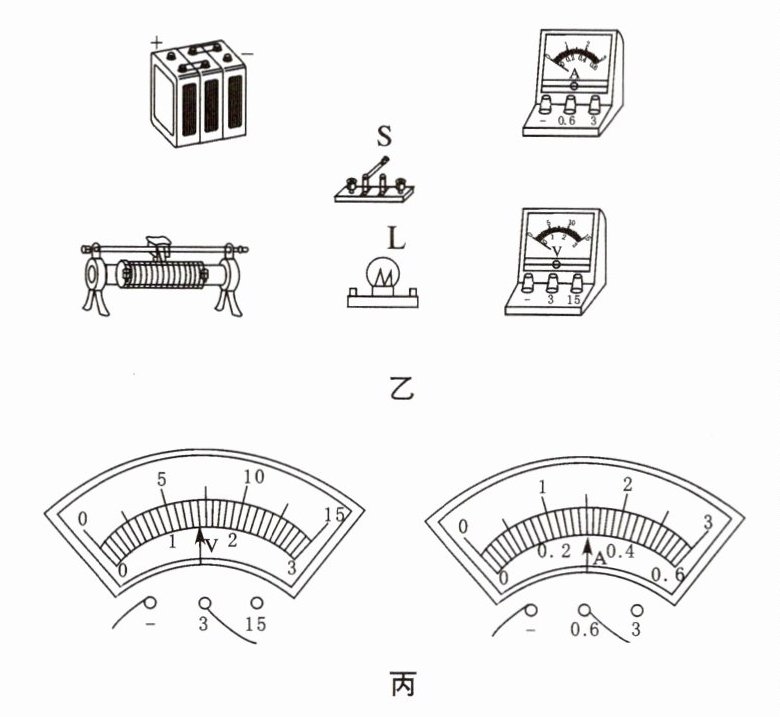

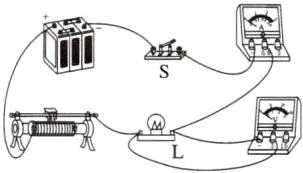

(2) 根据电路图在图乙中用笔画线代替导线连接实物电路.

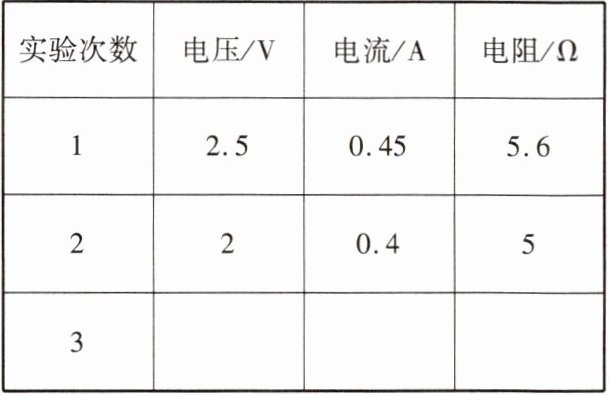

(3) 前两次的测量结果如下表所示,第 3 次实验中电压表、电流表示数如图丙所示,请你将表格补充完整.

答案：

(1)
　　　　
(2)
　　
(3)1.4 0.3 4.7

1. 请将下列利用电压表和电流表测定值电阻 $ R_x $ 阻值的实验过程补充完整.

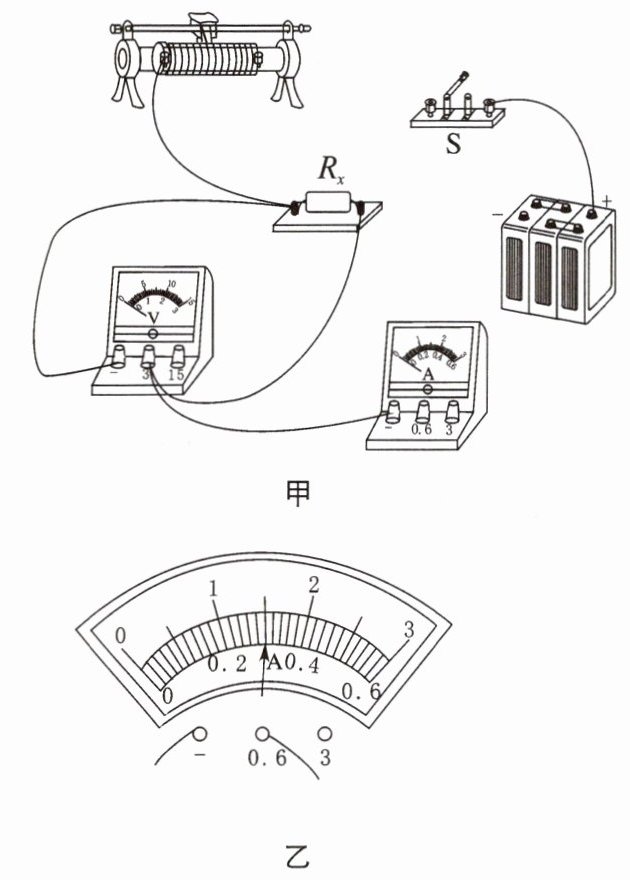

(1) 如图甲所示是某同学连接的实验电路,请你帮他补充完整.
(2) 实验中,当电压表示数为 $ 1.5 \, V $ 时,电流表的示数如图乙所示,则通过 $ R_x $ 的电流为____ $ A $,$ R_x $ 的阻值是____ $ \Omega $.

答案：

(1)
　　　
(2)0.3 5

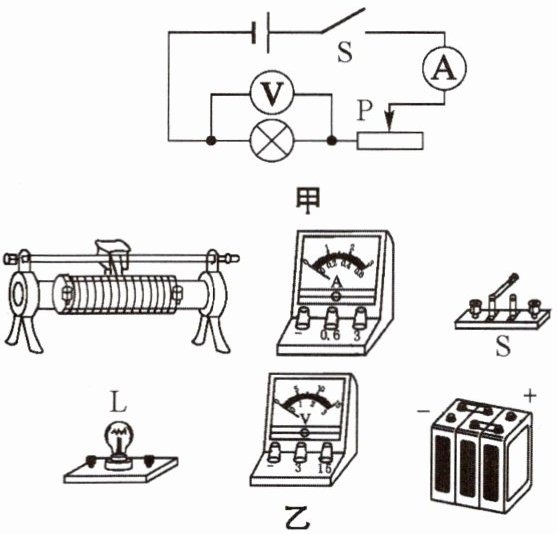

2. 如图所示是用伏安法测小灯泡阻值的电路图,请按要求完成题目.
(1) 请根据电路图甲将实物图乙连接起来.

(2) 闭合开关,当滑片 $ P $ 向左移动时,电流表示数将____,电压表示数将____,小灯泡亮度将____(均选填“变大”“变小”或“不变”).

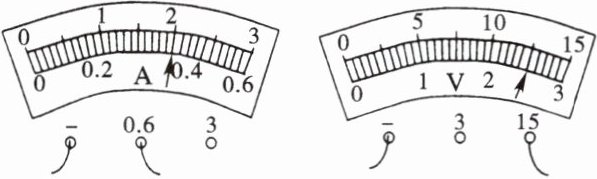

(3) 某次测量时,两表示数如图所示,请计算出此时灯泡的电阻值.

答案：

(1)
　　
(2)变大 变大 变大
(3)31.25 Ω
