《2025年同步练习册青岛出版社九年级物理全一册人教版》

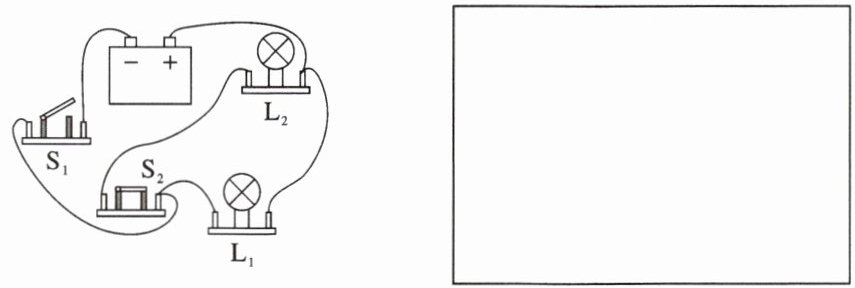

16. (1) 根据实物图在线框中画电路图.

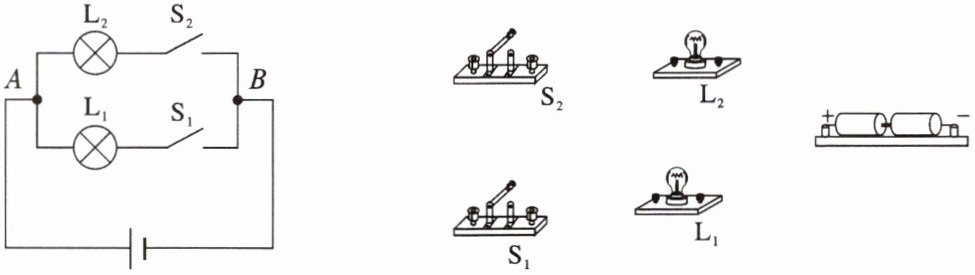

(2) 根据电路图用笔画线代替导线连接实物图.

答案：

(1)　　　
(2)　　　　

17. 小雨房间里,开关 $ S $ 为房间电路的总开关. 当将单刀双掷开关 $ S_1 $ 拨到 $ a $ 处,房间吸顶灯 $ L_1 $ 亮;当将 $ S_1 $ 拨至 $ b $ 处,$ L_1 $ 熄灭,而可调节亮度的床头灯 $ L_2 $ 亮.
现在给你一个电源、一个滑动变阻器、一个单刀双掷开关、一个开关、两个灯泡和若干导线,请你设计满足上述要求的电路,并将电路图画在线框内.

答案：

18. (1) 如图所示,两个相同的烧杯中盛有等质量的水和煤油,用同样的酒精灯加热相同的时间,发现煤油的温度升高得高,可见水的吸热能力强.

(2) 将一滴红墨水滴入一杯清水中,过一段时间,整杯水都变红. 这说明一切物质的分子都在不停地做无规则运动,这种现象叫扩散. 若将一滴红墨水滴入一杯开水中,这种现象更剧烈,这说明温度越高,分子运动越剧烈,扩散越快.

答案：
(1)煤油 水
(2)一切物质的分子都在不停地做无规则运动 扩散 温度越高,分子运动越剧烈,扩散越快
