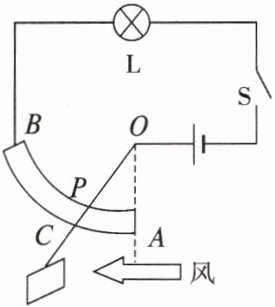

12. 小雨同学在学习完滑动变阻器的知识后,试着设计一个风力测定仪,其中 $ O $ 是转动轴,$ OC $ 是金属杆,下面连着一块受风板. 无风时,$ OC $ 是竖直的；风越大,$ OC $ 杆偏转角度越大. $ AB $ 是一段弧形电阻,$ P $ 点是金属杆与弧形电阻相接触的点. 根据小雨设计的这个测定仪,完成下列问题.

(1) 金属杆 $ OC $ 与弧形电阻组合相当于一个滑动变阻器.
(2) 测风力时,通过观察灯泡亮度来判断风力的大小.
(3) 如果风力变化不大,现象不明显,可以采用在电路中串联电流表的方法使现象更明显.

答案：
(1)滑动变阻器
(2)灯泡亮度
(3)在电路中串联电流表
