《2025年同步练习册青岛出版社九年级物理全一册人教版》

1. 由两盏灯和一个开关组成的电路,下列说法正确的是(C).
A.闭合开关,电路中两灯都工作,说明两灯是串联的
B.闭合开关,电路中只有一盏灯工作,说明两灯是串联的
C.从灯座上拧下一盏灯,闭合开关,若另一盏灯不亮,说明两灯是串联的
D.从灯座上拧下一盏灯,闭合开关,若另一盏灯不亮,说明两灯是并联的

答案： C

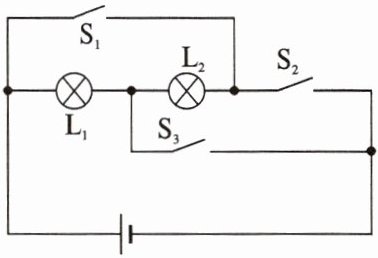

2. (多项)如图所示,下列说法正确的是(ABC).

A.只闭合开关 $ S_2 $,灯泡 $ L_1 $、$ L_2 $ 组成串联电路
B.只闭合开关 $ S_1 $、$ S_3 $,灯泡 $ L_1 $、$ L_2 $ 组成并联电路
C.只闭合开关 $ S_1 $、$ S_2 $,电源短路
D.只闭合开关 $ S_2 $、$ S_3 $,只有 $ L_2 $ 发光

答案： ABC

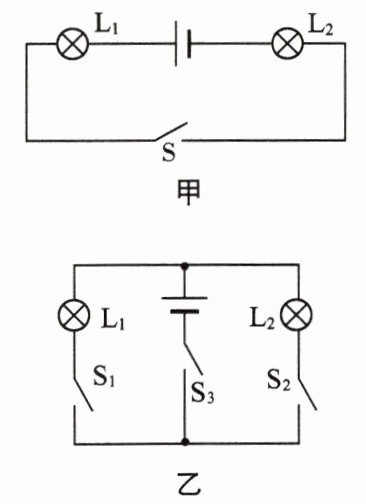

3. (1) 由图甲可知,灯泡 $ L_1 $ 和 $ L_2 $ 是串联. 闭合开关 $ S $,灯泡 $ L_1 $ 发光,灯泡 $ L_2 $ 发光. 若灯泡 $ L_1 $ 的灯丝断了,闭合开关 $ S $,灯泡 $ L_2 $ 不发光.
(2) 由图乙可知,灯泡 $ L_1 $ 和 $ L_2 $ 是并联. 开关 $ S_1 $ 控制$ L_1 $,开关 $ S_2 $ 控制$ L_2 $,开关 $ S_3 $ 控制整个电路. 当开关 $ S_1 $、$ S_2 $、$ S_3 $ 都闭合,灯泡 $ L_1 $ 的灯丝断了时,灯泡 $ L_1 $ 不发光,灯泡 $ L_2 $ 发光.

答案： 3.
(1) 串 发光 不发光
(2) 并 L₁ L₂ 整个电路 不发光 发光

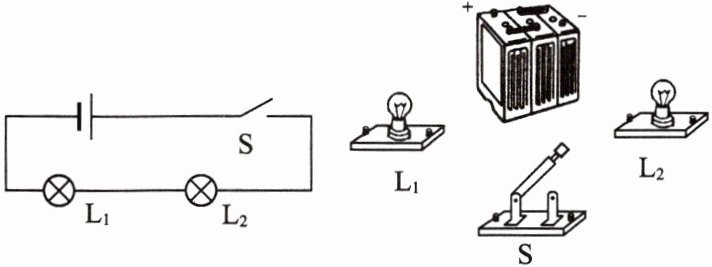

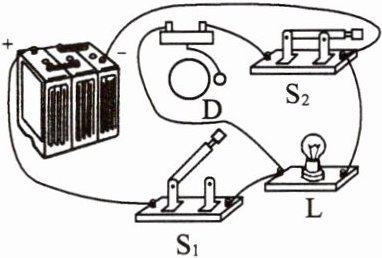

4. (1) 根据实物电路画出电路图.


(2) 根据电路图连接实物电路.

答案：
4.
(1)

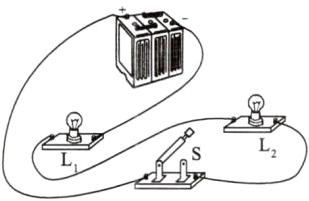

(2)
