《2025年同步练习册青岛出版社九年级物理全一册人教版》

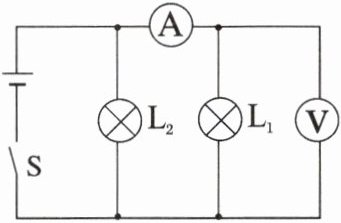

7. 如图所示的电路中,电源电压不变. 闭合开关 $ S $ 后,灯 $ L_{1} $、$ L_{2} $ 都发光. 一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因不可能是(ABC).

A.灯 $ L_{1} $ 被短接
B.灯 $ L_{2} $ 被短接
C.灯 $ L_{1} $ 断路
D.灯 $ L_{2} $ 断路

答案： ABC

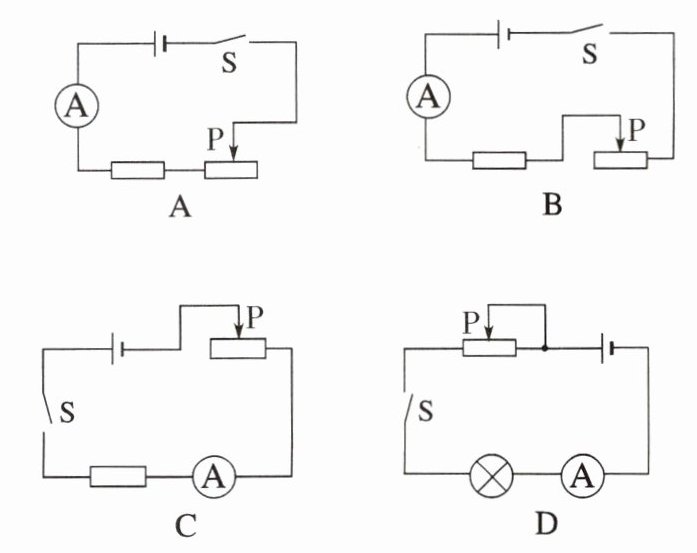

8. 在如图所示的电路中,电源电压不变,开关 $ S $ 闭合后,要使滑片 $ P $ 向右滑动时,电流表示数增大,则下列符合要求的电路图是(BC).

答案： BC

9. 运用电压知识解决下列问题.
(1) 一条马路上共有 $ 220 $ 盏照明灯,则每盏灯两端的电压为220 $ V $.

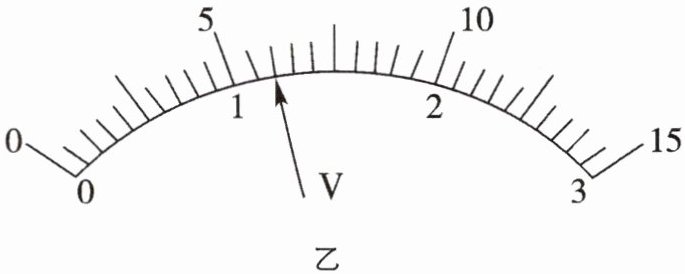

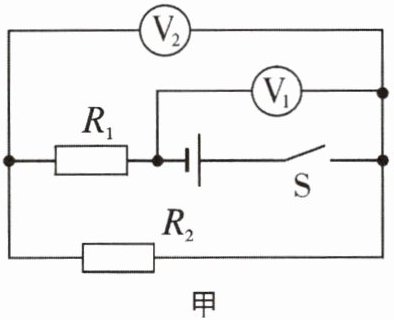

(2) 如图所示,当甲图电路中的开关闭合时,两个电压表的指针位置均如图乙所示,则电阻 $ R_{1} $ 两端的电压为4.8 $ V $.

答案： 1. （1）
因为马路上的照明灯是并联在$220V$的照明电路中的，根据并联电路电压特点$U = U_1=U_2=\cdots=U_n$（$U$为电源电压，$U_n$为各支路电压），所以每盏灯两端的电压为$220V$。
2. （2）
由电路图可知，$R_1$与$R_2$串联，$V_1$测电源电压，$V_2$测$R_2$两端电压。
根据串联电路电压特点$U = U_1 + U_2$（$U$为电源电压，$U_1$为$R_1$两端电压，$U_2$为$R_2$两端电压），可知$V_1$的量程是$0 - 15V$，$V_2$的量程是$0 - 3V$。
$V_1$（量程$0 - 15V$，分度值$0.5V$）读数$U = 6V$，$V_2$（量程$0 - 3V$，分度值$0.1V$）读数$U_2 = 1.2V$。
根据$U = U_1+U_2$，可得$U_1=U - U_2$，则$R_1$两端电压$U_1=6V - 1.2V=4.8V$。
故答案依次为：（1）$220$；（2）$4.8$。

10. 若将一根金属丝拉长为原来的两倍,它的电阻将变大. 因为金属丝拉长后材料不变,长度变长,横截面积变小,这两个因素都使金属丝的电阻变大.

答案： 变大 材料 长 小 大

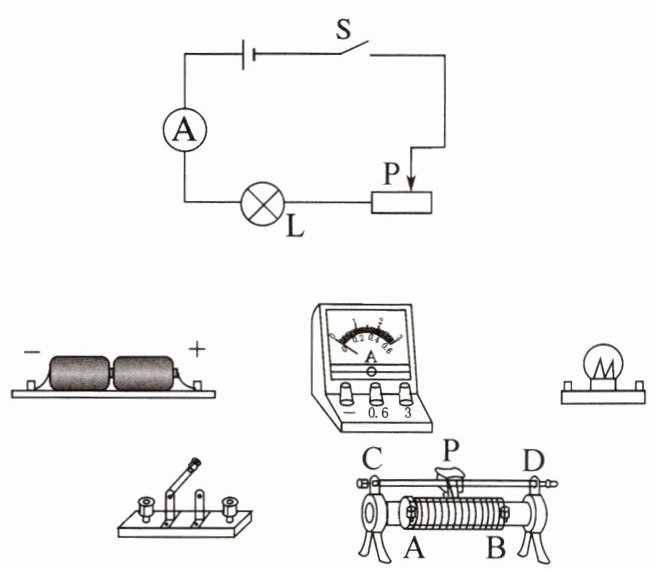

11. 以下是小明研究滑动变阻器作用的实验过程,请将其补充完整.
(1) 连接电路时,开关应该______,滑片 $ P $ 应调至滑动变阻器的______处,这样做是为了______.

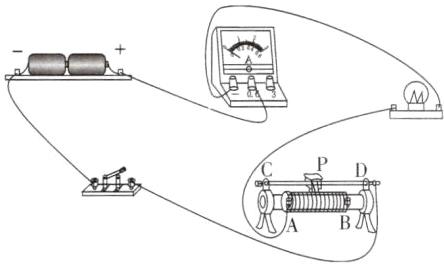

(2) 用笔画线代替导线根据电路图连接实物电路.

(3) 若将滑片 $ P $ 向左移动时,滑动变阻器的电阻______,总电流______,电灯两端的电压______,其亮度______,电源电压______(均选填“变大”“变小”或“不变”).

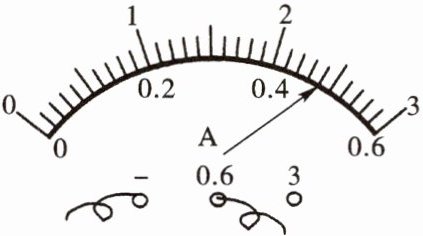

(4) 若此时电流表的示数如图所示,则电路中的电流大小为______.

答案：

(1)断开 阻值最大 防止电流过大,损坏电路元件
(2)
(3)变小 变大 变大 变大 不变
(4)0.48 A
