《2025年同步练习册青岛出版社九年级物理全一册人教版》

1. 以下是电磁继电器示意图,其中C是电磁铁,B是衔铁,A是弹簧,D、E是触点.
]

答案： C B A D、E

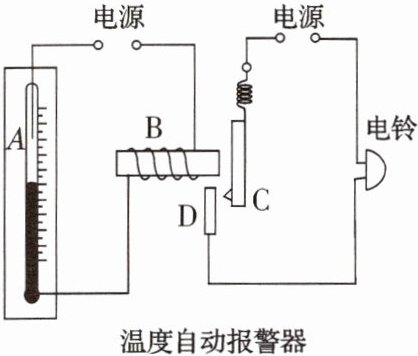

2. 如图所示是一个温度自动报警器的原理图,其工作原理:当温度达到金属丝下端 A 所指示的温度时,左边电路接通,电磁铁 B有磁性,将右边电路的衔铁C吸引过来,使C、D接触,右边电路成为通路,电铃工作,提醒温度过高.
]

答案： 有磁性 衔铁C C、D 工作

3. 小明在使用电磁继电器时,看到说明书上写着“线圈额定电压直流 6 V,额定电流 1 A,被控制电压 220 V”,这表示:电磁继电器的正常工作电压为6 V,工作电流为1 A,被控制电路的工作电压为220 V.

答案： 6 V 1 A 220 V

1. 为了改变电磁铁的 N、S 极,可以采用的方法是(C).
A.增大电流
B.减小电流
C.改变电流方向
D.改变线圈匝数

答案： C

2. 下列装置中不是直接应用电磁铁的是(D).
A.电铃
B.电磁起重机
C.电磁继电器
D.电热水器

答案： D

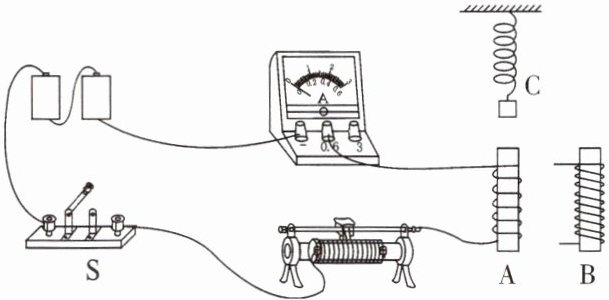

3. 如图所示,根据图中的实验装置回答问题.

(1) 开关 S 闭合后,弹簧 C 将变长(选填“长”或“短”),说明电磁铁有(选填“有”或“无”)磁性;若开关 S 断开,弹簧又缩回原处,说明电磁铁无(选填“有”或“无”)磁性.
(2) 闭合开关 S,将滑片 P 向左移,发现电流表示数变大(选填“大”或“小”),弹簧 C 越来越长(选填“长”或“短”),说明电磁铁磁性越来越强.
(3) 保持电流表示数不变,换用电磁铁 B,发现弹簧又变长(选填“长”或“短”),说明电磁铁 B 这时的磁性比 A 的强(选填“强”或“弱”).

答案：
(1)长 有 无
(2)大 长 强
(3)长 强
