《2025年同步练习册青岛出版社九年级物理全一册人教版》

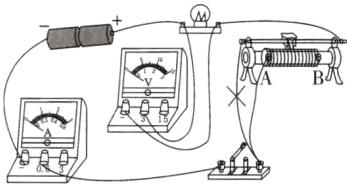

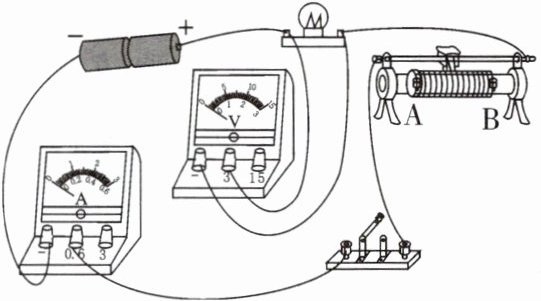

2. 如图所示是小华测量小灯泡电功率的电路. 他的连接是否有错误？如果有,请在连接错误的导线上打“×”并加以纠正.

答案：

1. 选择题
(1) 小明的妈妈让小明去买一只$15W$的电灯泡,其中“$15W$”指的是小灯泡的(A).
A. 额定功率
B. 实际功率
C. 额定电压
D. 实际电压
(2) 下列说法错误的是(D).
A. 电功率等于电压、电流的乘积
B. 消耗电能慢的灯泡的电功率小
C. 电功率在数值上等于单位时间内电流所做的功
D. 电功率是表示消耗电能多少的物理量
(3) 小明打开家中的电灯,此时电灯的亮度取决于(D).
A. 电灯的额定功率
B. 通过电灯的电流
C. 电源电压
D. 电灯的实际功率

答案：
(1)A
(2)D
(3)D

2. 实验探究——测量小灯泡的电功率.
① 测出小灯泡两端的电压和通过它的电流,通过公式$P = $$UI$就可以计算小灯泡的实际电功率.

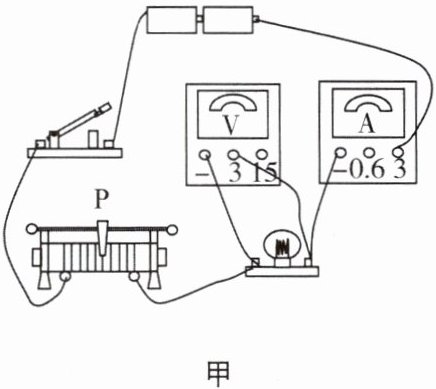

② 如图甲所示是一位同学为测量标有“$2.5V$ $0.3A$”小灯泡电功率所连的电路. 这个电路有什么错误或不妥之处？应该怎样纠正？______
③ 如果不改正电路中的错误,闭合开关后,移动滑动变阻器的滑片,小灯泡的亮度不变.

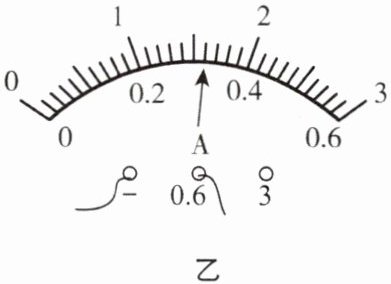

④ 纠正错误后,该同学进行了多次实验,其中第$4$次实验时电流表示数如图乙所示,读出并填入表中.

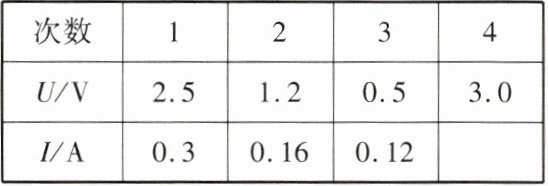

|次数|1|2|3|4|
|U/V|2.5|1.2|0.5|3.0|
|I/A|0.3|0.16|0.12|0.32|

⑤ 实验中,多次测量的目的是确定小灯泡实际功率与实际电压的关系(或测量小灯泡的额定功率和不同电压下的实际功率).
⑥ 上述实验中,若使用电压为$6V$的学生电源,有两个规格分别为“$10Ω$ $1A$”和“$50Ω$ $2A$”的滑动变阻器. 为了完成实验,应该选择规格为“50Ω 2A”的滑动变阻器.

答案： ①$UI$
②错一:滑动变阻器接了两个下接线柱，改为:一上一下连接
错二:电流表用大量程，改为:小量程
③不变
④0.32
⑤确定小灯泡实际功率与实际电压的关系(或测量小灯泡的额定功率和不同电压下的实际功率)
⑥“50Ω 2A”
