《2025年同步练习册青岛出版社九年级物理全一册人教版》

7. 如图所示,要使灯泡 $ L_1 $ 和 $ L_2 $ 组成串联电路,应(D).


A.闭合 $ S_2 $,断开 $ S_1 $
B.断开 $ S_1 $ 和 $ S_2 $
C.闭合 $ S_1 $ 和 $ S_2 $
D.闭合 $ S_1 $,断开 $ S_2 $

答案： D

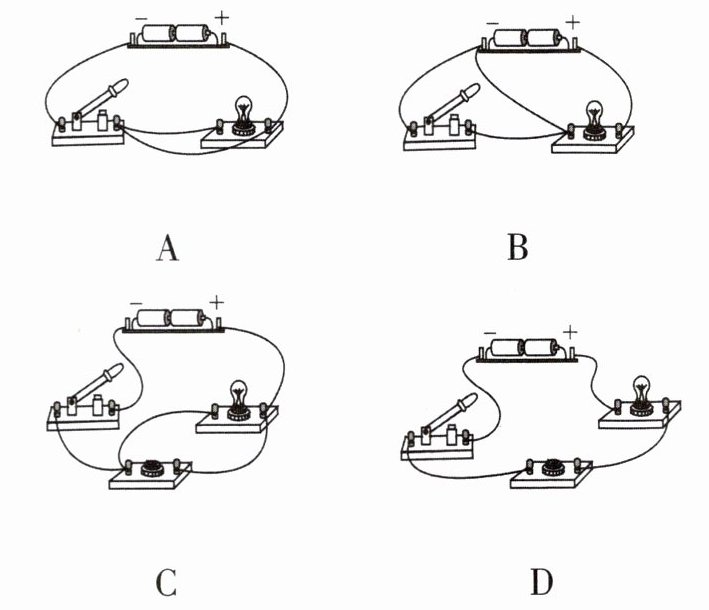

8. 如图所示的电路中,各元件正常,导线连接良好. 小灯泡在开关闭合后才发光的是(C).

答案： C

9. 如图所示,体温安检门是一种集人体温度检测和金属探测于一体的安全检测门. 门头装有高精度的体温检测探头,能够测量人额头的温度；门内有电磁场,能够探测人体是否携带金属物品. 当人体温度过高($ S_1 $ 闭合)或人身上携带金属物品($ S_2 $ 闭合)时,报警指示灯就会亮起且电铃发出报警声. 下面的简化电路图符合要求的是(D).

答案： D

10. (广东中考)如图是锂(Li)原子结构示意图,下列说法正确的是(B).

A.锂原子由质子和中子组成
B.锂原子由带正电的原子核和核外带负电的电子组成
C.锂原子的质子数是电子数的两倍,所以锂原子带正电
D.锂原子失去电子后带负电

答案： B

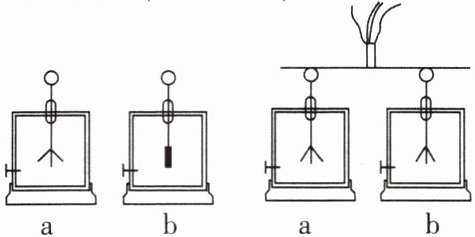

11. 如图所示,取两个相同的验电器 a 和 b,用毛皮摩擦过的橡胶棒接触验电器 a 的金属球,使 a 带上电荷,可以看到 a 的金属箔张开,b 的金属箔闭合. 用带有绝缘柄的金属棒把 a 和 b 连接起来,观察到 a 的金属箔张开的角度减小,b 的金属箔由闭合变为张开. 下列描述正确的是(AB).

A.金属杆是导体
B.两片金属箔能够张开是因为带上了同种电荷
C.实验中,金属杆和金属球接触的一瞬间,b 验电器中的金属箔带上了正电荷
D.实验中,金属杆和金属球接触的一瞬间,金属杆中电流方向是自 a 流向 b

答案： AB
