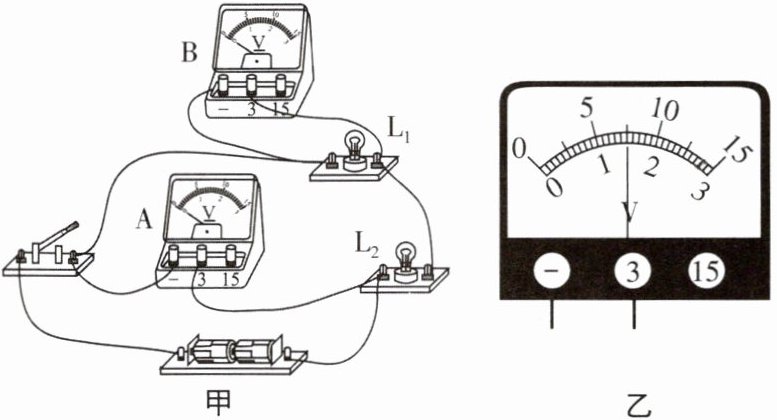

23. 在做电学实验时,小明设计了如图甲所示的电路,灯泡 $ L_1 $、$ L_2 $ 的额定电压分别为 2.5 V、1.5 V. 正确连接电路后,闭合开关,灯 $ L_1 $、$ L_2 $ 发光. 请完成下列问题。
(1) 灯泡 $ L_1 $、$ L_2 $ 发光时,A 电压表的示数为 2.8 V,B 电压表如图乙所示,则：
①B 电压表的示数为 1.5 V。
②灯 $ L_2 $ 不能 (选填“能”或“不能”)正常发光。
(2) 小明将灯泡 $ L_1 $ 换成额定电压为 2.5 V 的 LED 灯,闭合开关后,发现 LED 灯亮,而灯 $ L_2 $ 不亮. 小明认为此时灯 $ L_2 $ 被烧断. 依据 串联电路一处断路,整个电路都不能工作 可判断小明的结论是错误的。

答案：
(1)1.5 不能
(2)串联电路一处断路,整个电路都不能工作

24. 如图所示,电源电压恒定不变. 开关闭合后,电灯发光,电压表 $ V_1 $ 的示数为 9 V,电压表 $ V_2 $ 的示数为 6 V,求电阻 $ R $ 和电灯两端的电压 $ U_1 $、$ U_2 $。

答案： 由电路图可知,电阻R与灯泡L串联,电压表$V_{1}$测电源的电压,电压表$V_{2}$测R两端的电压,则电源的电压$U=9V$,R两端的电压$U_{1}=6V$.因为串联电路中总电压等于各部分电路两端电压之和,所以电灯两端的电压$U_{2}=U-U_{1}=9V-6V=3V.$
