9. 下列说法错误的是(
A.串联电路两端的总电压等于各用电器两端的电压
B.串联电路的总电阻等于各串联电路的电阻之和
C.并联电路中电压处处相等
D.并联电路总电阻等于各电阻的倒数之和的倒数
AC
)。A.串联电路两端的总电压等于各用电器两端的电压
B.串联电路的总电阻等于各串联电路的电阻之和
C.并联电路中电压处处相等
D.并联电路总电阻等于各电阻的倒数之和的倒数
答案:
AC

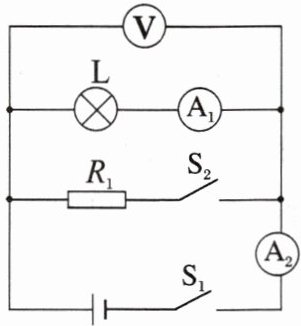

10. 在如图所示的电路中,电源电压保持不变. 只闭合开关 $ S_{1} $ 时,电灯 L 发光. 若再闭合开关 $ S_{2} $,则(

A.两个电流表的示数都变大
B.电灯 L 的亮度不变
C.电路的总电阻变小
D.电压表的示数变小
BC
)。A.两个电流表的示数都变大
B.电灯 L 的亮度不变
C.电路的总电阻变小
D.电压表的示数变小
答案:
BC

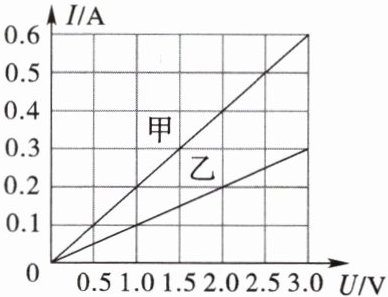

11. 根据图像,下列说法正确的是(

A.当导体乙两端电压为 1 V 时,通过乙的电流为 0.1 A
B.导体乙两端的电压与通过它的电流的比值是定值
C.通过导体甲的电流与它两端的电压成正比
D.甲的电阻大于乙的电阻
ABC
)。A.当导体乙两端电压为 1 V 时,通过乙的电流为 0.1 A
B.导体乙两端的电压与通过它的电流的比值是定值
C.通过导体甲的电流与它两端的电压成正比
D.甲的电阻大于乙的电阻
答案:
ABC

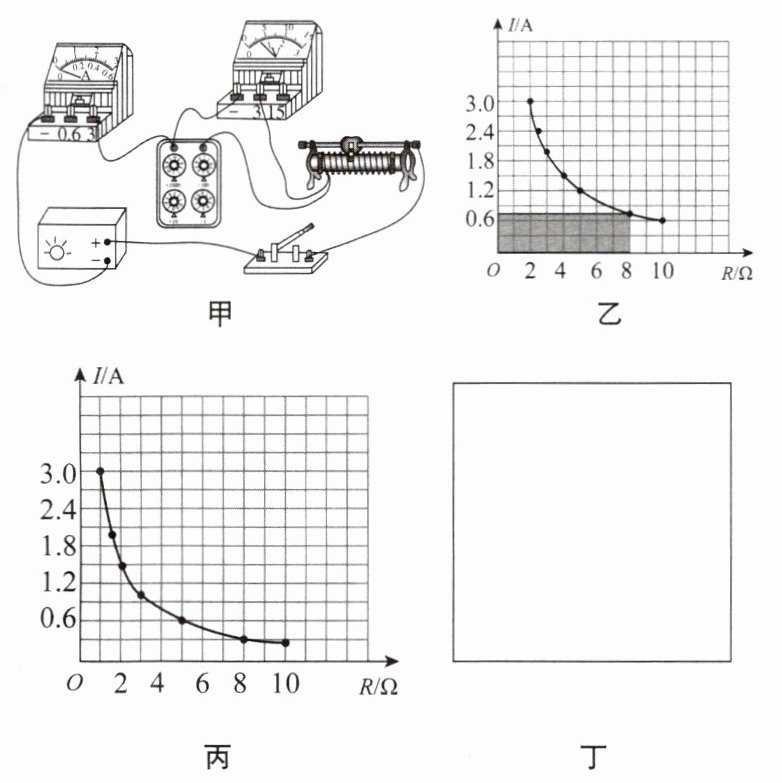

12.(苏州中考)在做“探究电流与电阻的关系”实验时,某小组连接了如图甲所示的实物电路.

(1)请在图丁所示的线框内画出对应的电路图(电阻箱符号为 )。
(2)连接电路时,开关应 。连好电路后,将电阻箱调至某一阻值,闭合开关,移动滑动变阻器的滑片,使电压表示数为一个适当的值 $ U_{0} $,记录电流表的示数和 。
(3)改变电阻箱的阻值,调节滑动变阻器的滑片,使 ,并记录相应数据.
(4)再次改变电阻箱阻值,发现无论怎样调节滑动变阻器的滑片都不能达到(3)中的要求,引起这种情况的直接原因是 。
(5)重复步骤(3)多次实验,根据所得数据画出电流随电阻变化的图像如图乙所示. 你认为该小组实验时的 $ U_{0}= $ V.
(6)进一步研究发现:由图线上的任一点和坐标轴围成的矩形“面积”大小都相等. 由此可以得出实验结论: 。
(7)实验结束后,小组间交流时,发现邻组在相同的坐标系中画出的图像如图丙所示,你认为图像不同的原因是 。
(1)请在图丁所示的线框内画出对应的电路图(电阻箱符号为 )。
(2)连接电路时,开关应 。连好电路后,将电阻箱调至某一阻值,闭合开关,移动滑动变阻器的滑片,使电压表示数为一个适当的值 $ U_{0} $,记录电流表的示数和 。
(3)改变电阻箱的阻值,调节滑动变阻器的滑片,使 ,并记录相应数据.
(4)再次改变电阻箱阻值,发现无论怎样调节滑动变阻器的滑片都不能达到(3)中的要求,引起这种情况的直接原因是 。
(5)重复步骤(3)多次实验,根据所得数据画出电流随电阻变化的图像如图乙所示. 你认为该小组实验时的 $ U_{0}= $ V.
(6)进一步研究发现:由图线上的任一点和坐标轴围成的矩形“面积”大小都相等. 由此可以得出实验结论: 。
(7)实验结束后,小组间交流时,发现邻组在相同的坐标系中画出的图像如图丙所示,你认为图像不同的原因是 。
答案:
(1)如图所示:
(2)断开 电阻箱的阻值
(3)电压表的示数仍为$U_{0}$
(4)电阻箱的电阻调得太大了
(5)6
(6)当电压一定时,电流与电阻成反比
(7)这两个小组所控制的电阻箱两端电压不相同
(1)如图所示:
(2)断开 电阻箱的阻值
(3)电压表的示数仍为$U_{0}$
(4)电阻箱的电阻调得太大了
(5)6
(6)当电压一定时,电流与电阻成反比
(7)这两个小组所控制的电阻箱两端电压不相同
