设计调光电路时,必须包含的元件是(A).
A.电源、小灯泡、滑动变阻器
B.电源、小灯泡、电容
C.电源、小灯泡、二极管
D.电源、小灯泡、电感线圈

答案： A

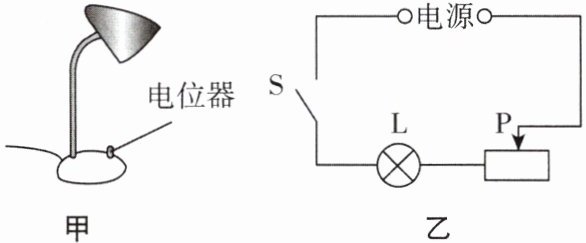

1. 图甲是亮度可调的台灯,其电位器的作用相当于滑动变阻器,简化电路如图乙所示. 若向右移动滑片 P,灯泡两端的电压将变小,灯泡的亮度将变暗.

答案： 变小 变暗

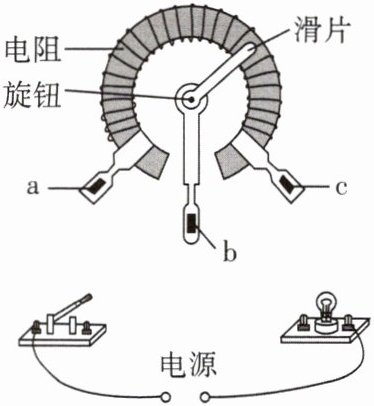

2. 小乐所在的物理兴趣小组研究了一种调光台灯. 如图是它的内部电位器(作用相当于滑动变阻器)的结构示意图,a、b、c 是它的 3 个接线柱. 请用笔画线代替导线按要求完成电路的连接. 要求:闭合开关时,旋钮带动滑片逆时针转动时,灯泡变亮(电源未画出).

答案：
