《2025年同步练习册青岛出版社九年级物理全一册人教版》

1. 小雁在饭店吃饭时, 看到一组串联的节日小彩灯, 现测得电源插头处的电流大小为 $ 0.3 \, A $, 则通过每只小灯泡的电流为0.3A.

答案： 0.3A

2. 如图所示, 电流表的示数为 $ 1.1 \, A $, 通过灯 $ L $ 的电流为 $ 0.5 \, A $, 则通过电铃的电流大小为0.6A.

答案： 0.6A

3. 如图所示, 当开关 $ S $ 由断开到闭合时, 关于两个电流表的示数变化情况, 你认为正确的是(D).


A.表 $ A_1 $ 的示数变大, $ A_2 $ 的示数不变
B.表 $ A_1 $ 的示数变小, $ A_2 $ 的示数变大
C.表 $ A_1 $ 的示数变大, $ A_2 $ 的示数变小
D.表 $ A_1 $ 的示数不变, $ A_2 $ 的示数变大

答案： D

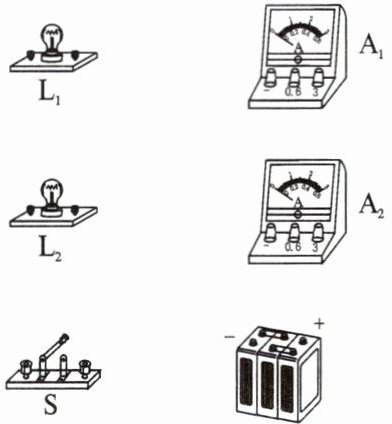

4. 如图所示, 要求 $ L_1 $ 与 $ L_2 $ 组成并联电路, 电流表 $ A_1 $ 测量通过 $ L_1 $ 的电流, 电流表 $ A_2 $ 测量干路电流.
(1) 在虚线框中画出电路图.

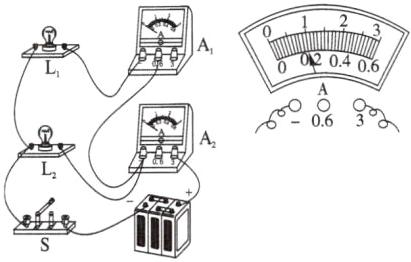

(2) 若通过 $ L_1 $ 的电流为 $ 0.4 \, A $, 通过 $ L_2 $ 的电流为 $ 0.6 \, A $. 用笔画线代替导线将实物电路连接起来, 并标出电流表 $ A_2 $ 的指针位置.

答案：

(1)
(2)

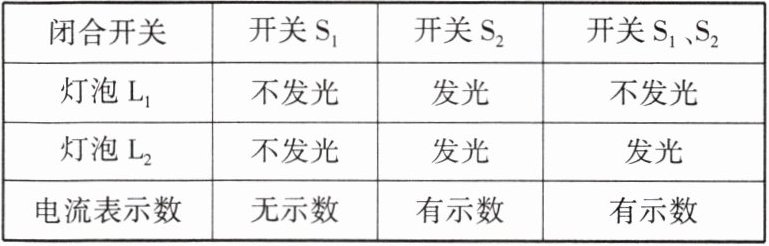

5. 一个电路盒面板上有两只小灯泡 $ L_1 $、$ L_2 $, 两个开关 $ S_1 $、$ S_2 $, 一个电流表. 为研究盒内的电路结构, 小明做了如下实验. 根据实验情况, 请你在下面的方框内画出盒内电路的电路图.

答案：
