《2025年同步练习册青岛出版社九年级物理全一册人教版》

1. 要测定某一导体的电阻,只要测出导体两端的电压和通过导体的电流,再根据公式$R=\frac{U}{I}$计算出待测电阻的阻值. 这种方法叫伏安法测电阻.

答案： 电压 电流 $R=\frac{U}{I}$ 伏安

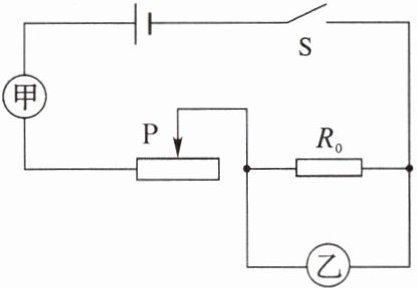

2. 如图所示,甲为电流表,乙为电压表. 闭合开关 $ S $,当滑片 $ P $ 向左滑动时,甲表的示数变大,乙表的示数变大,电阻 $ R_0 $ 将不变(均选填“变大”“变小”或“不变”).

答案： 电流 电压 变大 变大 不变

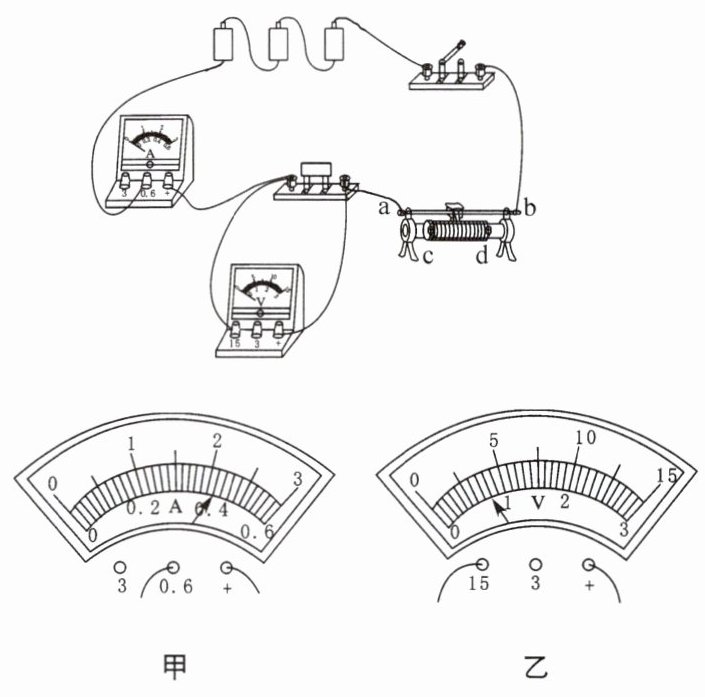

3. 某同学做伏安法测电阻实验时连接的电路如图所示,待测电阻的阻值估计在 $ 10 \Omega $ 左右.
(1) 指出图甲所示电路中的错误(在图中用“×”表示),并在图中将错误改正过来.
(2) 若按改正后的电路进行实验时,电流表和电压表的指针位置如图所示,则电压表的示数为____,电流表的示数为____,被测电阻的阻值为____.

(3) 要减小测量电阻的误差,可以采用____的做法.

答案：

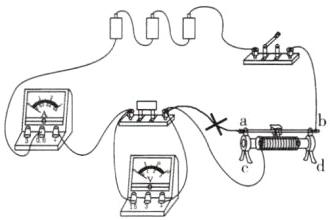

(1)
　　　
(2)4 V 0.42 A 9.5 Ω
(3)多次测量求平均值
