《2025年同步练习册青岛出版社九年级物理全一册人教版》

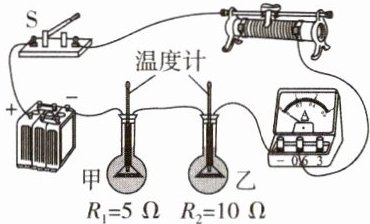

19. 如图是小明探究“影响电流热效应的因素”的实验装置,在甲、乙两瓶中装入质量和初温均相同的煤油$,R_1、$$R_2$采用如图连接方式的目的是控制电流和通电时间相同。闭合开关一段时间后,乙瓶中温度计的示数较高,由此说明通电导体产生的热量与电阻有关。小华用相同装置(煤油质量也相等)同时进行实验,细心的小红看到小明和小华两组电阻丝阻值相等的烧瓶中,小华这一组的煤油温度比小明升得快,比较发现：小华的滑动变阻器接入电路的阻值较小。根据这一现象,小红初步判断出通电导体产生的热量与通过导体的电流有关。通电导体产生的热量还与通电时间有关。

答案： 控制电流和通电时间相同 电阻
电流 通电时间

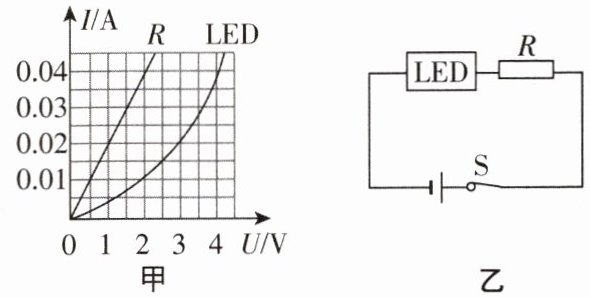

20. 用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点。图甲是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像。

(1) 观察图像可知,R的阻值为50Ω。
(2) 如图乙所示,将LED灯与R串联在电路中,若LED灯的电功率为0.06W,则R中的电流为0.02A,电路的总功率为0.08W。

答案：
(1)50
(2)0.02 0.08

21. 一盏灯通过的电流是0.4A,它的电功率是4.8W,能否用测量范围是15V的电压表测量电压？

答案： $U=\frac{P}{I}=\frac{4.8\ W}{0.4\ A}=12\ V＜15\ V$
∴能.

22. 1度电能让“220V 40W”的灯泡正常工作多少小时？

答案： 25 h

23. 一个“220V 100W”的灯泡接入110V电路中,实际功率是多大？

答案： 25 W
