13. 请设计一个测定小灯泡电阻的实验.

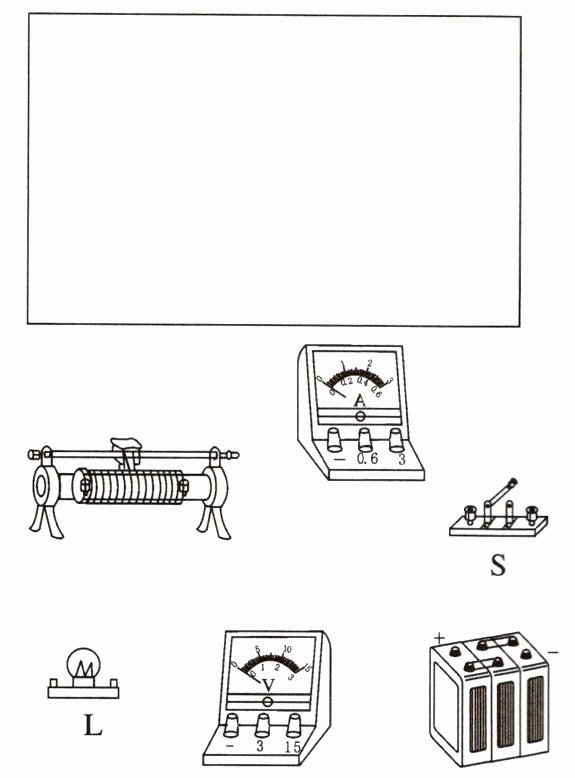

(1)请在线框中画出电路图.
(2)根据电路图用笔画线代替导线连接实物.

(3)在连接电路的过程中,开关应处于 状态,这是 。连接电路时,闭合开关前,滑动变阻器应调至 ,这是为了 。

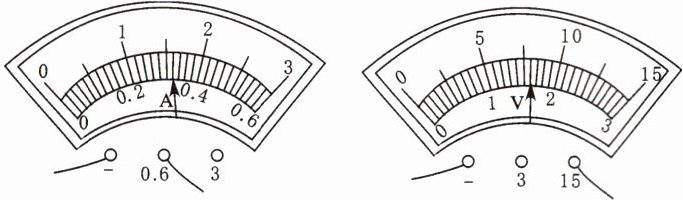

(4)如图所示,电流表的示数为 ,电压表的示数为 ,电灯的电阻为 。

(5)当滑片 P 向左移动时,电流表示数 ,电压表示数 (均选填“变大”“变小”或“不变”)。

答案：

(1)
(2)
　　　
(3)断开　防止接错造成短路　阻值最大处　使电路中电流最小，不易损坏元件
(4)0.32A　8V　25Ω
(5)变大　变大

14. 一只 40 Ω 的电阻允许通过的最大电流是 0.2 A. 若将它接在 20 V 的电源上,该电阻能正常工作吗？为使其正常工作,应串联一个多大的电阻？

答案： 不能,应串联一个60Ω的电阻.

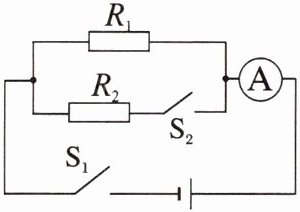

15. 如图所示,电阻 $ R_{1} $ 和 $ R_{2} $ 并联在电路中,$ R_{1} $ 的阻值为 36 Ω. 当开关 $ S_{1} $、$ S_{2} $ 都闭合时,电流表示数为 1 A；当 $ S_{1} $ 闭合、$ S_{2} $ 断开时,电流表示数为 0.25 A. 求电阻 $ R_{2} $ 的阻值及电源电压.

答案： 12Ω　9V

16.(淮安中考)如图所示为小王同学设计的遮光感应烟雾探测器部分工作原理图. 在一个外部光线无法进入的烟室中装有一个激光发生器及带有一光敏电阻 $ R_{0} $(光照越强,$ R_{0} $ 阻值越小,反之则越大)的电路. R 为定值电阻,电源电压恒定. 烟雾进入烟室后,激光被烟雾遮挡而使光敏电阻的阻值发生变化,烟雾越来越浓时,电路中电流表示数逐渐减小；当电压表示数达到某一固定值时,探测器便会发出警报. 如果要使烟雾浓度较小时探测器就能发出警报,电路中的 R 应如何调整？答：R应调小一点。

答案： 减小　R应调小一点
